Princípio e aplicação
Marcos superficiais são pontos de controle fixados na crista e nos taludes de barragens, em encostas, aterros e estruturas. Cada marco tem um pino de referência ou uma base de centragem forçada, chumbado em bloco de concreto apoiado abaixo da camada superficial, para que se mova com o maciço e não com o solo solto da superfície. A cada campanha, a topografia mede a posição dos marcos a partir de pilares de referência instalados fora da área de influência da obra.
Comparadas com a leitura inicial, as coordenadas revelam os deslocamentos verticais e horizontais de cada ponto, com direção e velocidade. É o instrumento de cobertura ampla: os inclinômetros mostram em detalhe o que ocorre em profundidade em poucos pontos, e a rede de marcos mostra como toda a superfície se comporta.

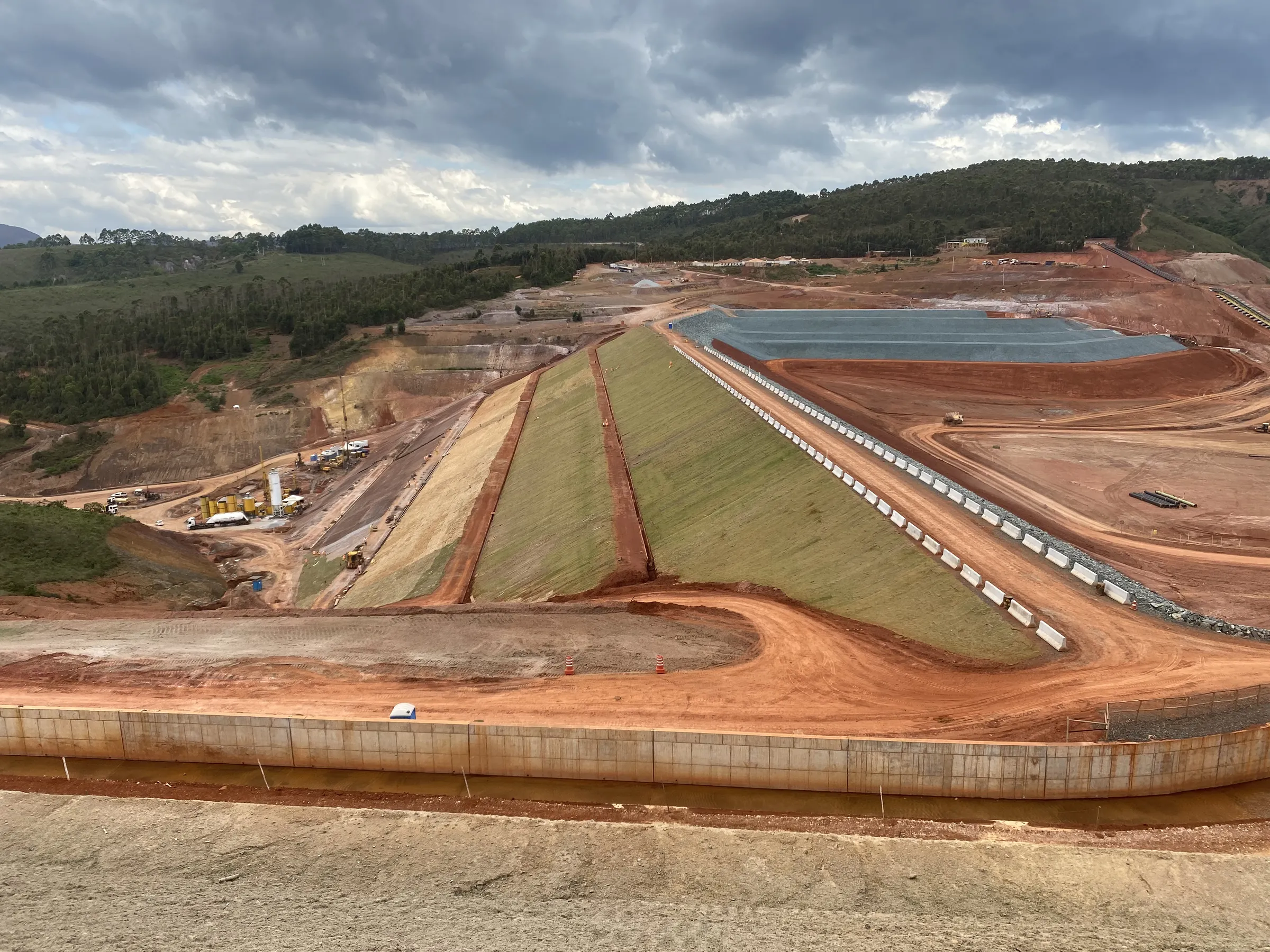

Aplicações típicas: cristas e taludes de barragens de terra e de rejeitos, encostas instáveis, aterros, pilhas de estéril, contenções e edificações vizinhas a escavações.
A instalação em etapas
Projeto da rede
Definição das seções de controle e dos pilares de referência em terreno estável, fora da zona de influência da obra.
Instalação
Cada marco é chumbado em bloco de concreto apoiado abaixo da camada superficial, com pino de aço inox ou base de centragem forçada e proteção contra danos.
Leitura inicial
Leituras independentes definem as coordenadas de referência de cada marco.
Campanhas
Estação total de alta precisão ou nivelamento geométrico, conforme a precisão exigida, sempre a partir das mesmas referências.
Análise
Deslocamentos horizontais e verticais, vetores em planta, velocidades e comparação com os níveis de alerta do plano de monitoramento.
Controles de qualidade: pilares de referência verificados a cada campanha, instrumentos com calibração vigente, leituras em posições conjugadas e com fechamento dentro da tolerância, correção de temperatura e pressão nas medidas de distância e registro fotográfico do estado de cada marco.
Conforme NBR 13133
| Topografia | ABNT NBR 13133 (execução de levantamento topográfico) |
|---|---|
| Barragens | Lei 12.334/2010 (Política Nacional de Segurança de Barragens), alterada pela Lei 14.066/2020, e Resolução ANM 95/2022 para barragens de mineração |
| Referência técnica | Silveira, J. F. A. Instrumentação e Segurança de Barragens de Terra e Enrocamento (Oficina de Textos, 2006); Dunnicliff, J. Geotechnical Instrumentation for Monitoring Field Performance (Wiley, 1993) |
| Grandezas medidas | Deslocamentos vertical e horizontal (coordenadas norte, leste e cota) |
| Método de leitura | Estação total de alta precisão ou nivelamento geométrico, a partir de pilares de referência estáveis |
| Frequência | Definida no plano de monitoramento; em barragens, conforme o Plano de Segurança da Barragem |
| Entregável | Croqui e as-built da rede, planilhas de coordenadas, gráficos de deslocamento e velocidade, vetores em planta e relatório |
Executado com o mesmo padrão de QA/QC, SST e canteiro de todos os serviços da Damasco Penna, descrito em Qualidade e operação em campo.
Perguntas frequentes sobre Marcos Superficiais
Para que servem os marcos superficiais?
Para medir os deslocamentos da superfície de barragens, taludes, aterros e estruturas. A série de leituras mostra se cada ponto está se movendo, em que direção e com que velocidade.
Qual a precisão das leituras?
Milimétrica. O método, estação total de alta precisão ou nivelamento geométrico, é escolhido conforme a precisão exigida no plano de monitoramento e a distância até as referências.
Marco superficial substitui o inclinômetro?
Não. O marco mostra o movimento da superfície e o inclinômetro mostra o movimento em profundidade e localiza a superfície de ruptura. Um bom plano de monitoramento combina os dois.
As leituras podem ser automatizadas?
Sim. Com prismas nos marcos e estação total robotizada, as leituras podem ser automáticas e contínuas, com alarmes. A solução é definida conforme o risco da estrutura.
