Princípio e aplicação

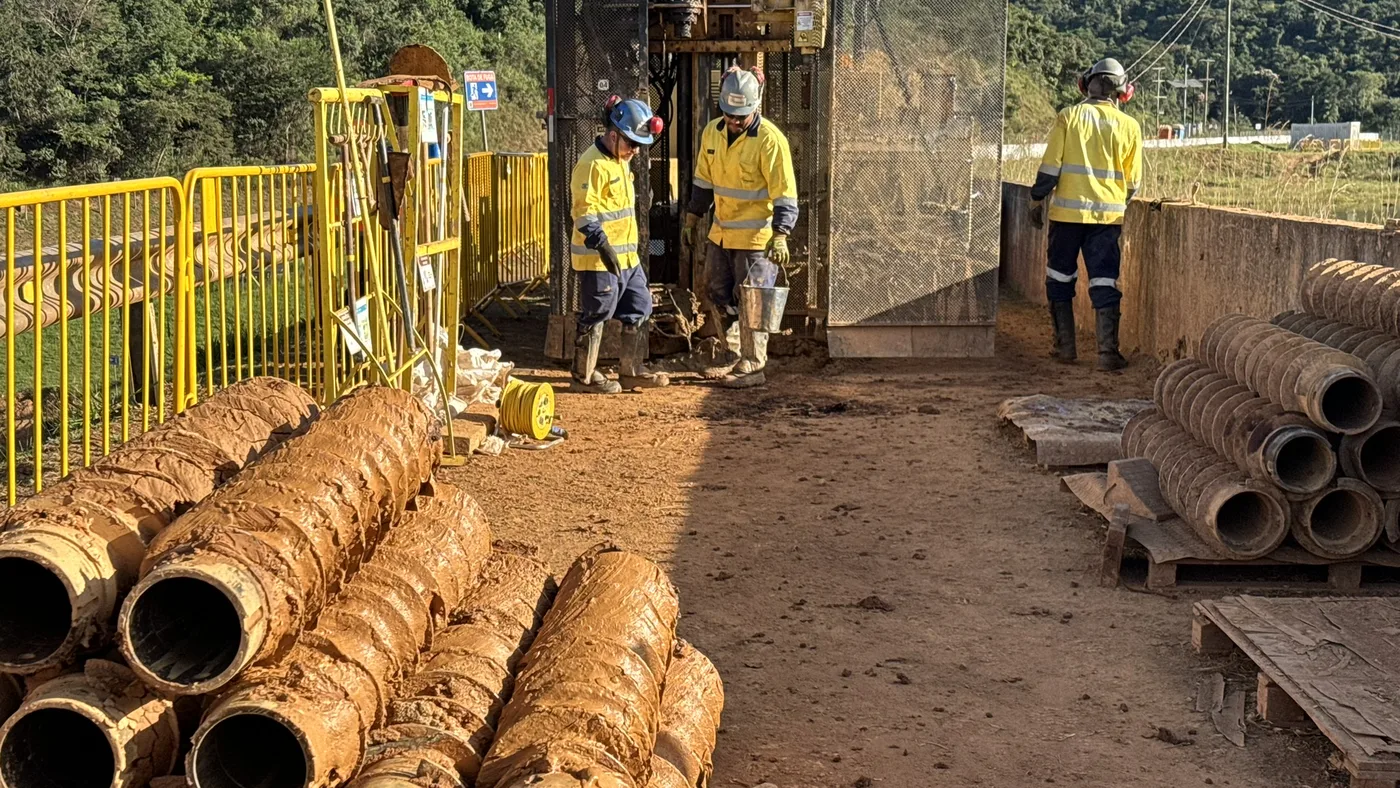

O amostrador de corte contínuo trabalha dentro da coluna de trado oco (hollow stem auger) e recupera o perfil de solo em tubos plásticos de 101,6 mm (4") por até 1,40 m, a seco, enquanto a perfuração avança. Um barrilete com liner plástico fica alojado no interior do primeiro trado, com a boca junto à frente de escavação: enquanto os dentes do trado cortam o anel externo de solo, o núcleo central permanece intacto e entra no tubo à medida que a coluna avança.
O amostrador é estacionário: hastes sextavadas rígidas o sustentam por dentro da coluna e uma placa de travamento presa à torre impede o giro do conjunto interno. A rotação fica só no trado, e é esse desacoplamento que preserva a estrutura da amostra. A amostragem acontece junto com a perfuração, sem manobras dedicadas de coleta e sem uso de água.
O ciclo operacional
Posicionamento
O amostrador com liner plástico desce pelas hastes sextavadas e se aloja dentro do primeiro trado da coluna.

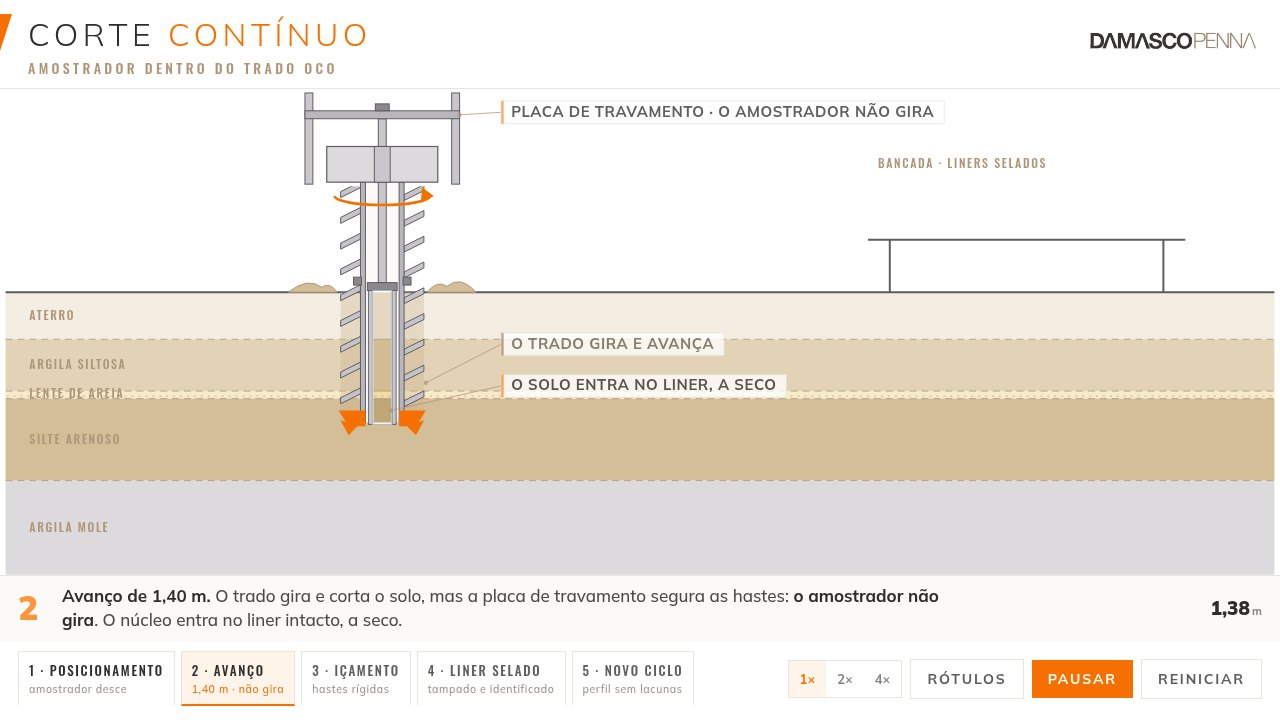

Avanço de 1,40 m
O trado gira e avança; o núcleo central entra no tubo, que não gira. Sem água e sem revolvimento.
Içamento
As hastes rígidas içam o amostrador. A coluna de trados fica no furo, revestindo as paredes.
Liner selado

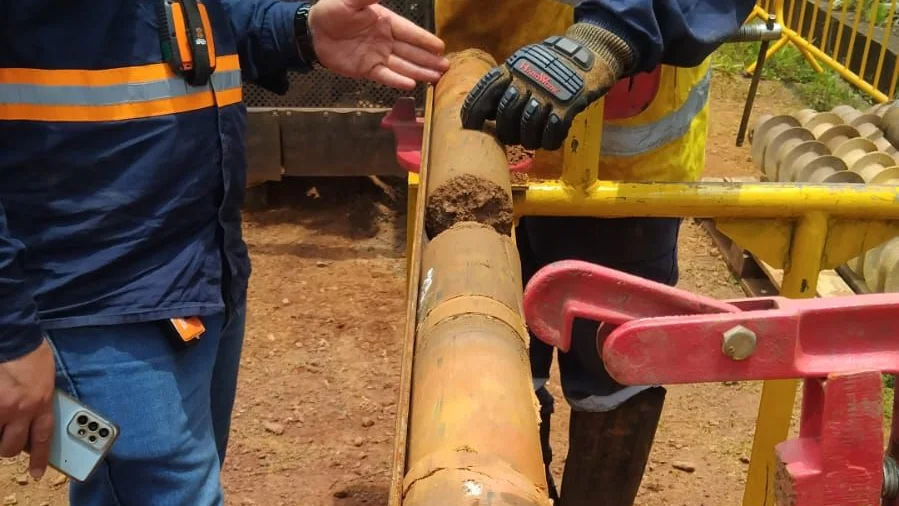

Na superfície, o liner com a amostra é tampado nas extremidades, identificado e segue intacto para descrição e ensaios.
Novo ciclo
Um trado é acrescentado à coluna, um liner novo desce ao fundo e o avanço continua: perfil sem lacunas.
Conforme amostragem contínua
| Amostra | Contínua, 101,6 mm (4") de diâmetro, até 1,40 m por manobra |
|---|---|
| Perfuração | A seco, sem água nem fluido de circulação; o próprio trado reveste o furo |
| Amostrador | Estacionário, travado na torre: não gira com a coluna de trados |
| Referências | ASTM D6151 (trado oco) · critérios de qualidade da ISO-22.475-1 |
Qualidade e operação em campo
Qualidade do dado
- Sapata regulável em incrementos de 2,5 cm: avançada em solos moles, recuada em materiais duros.
- Içamento por hastes rígidas, sem cabo: profundidade exata e sem risco de perda da amostra no furo.
- Sem fluido de perfuração: sem lavagem nem contaminação cruzada.
- Selagem imediata do liner e rastreabilidade por furo e cota.
Segurança e operação
- Aptos a áreas de alto grau de exigência: mineração, indústria e portos.
- Frente organizada, sinalizada e com procedimento de SST.
- Equipes e frota próprias, inclusive em turnos noturnos.
O entregável
| Perfil contínuo | Liners selados e identificados por furo e cota, sem lacunas ao longo do furo |
|---|---|

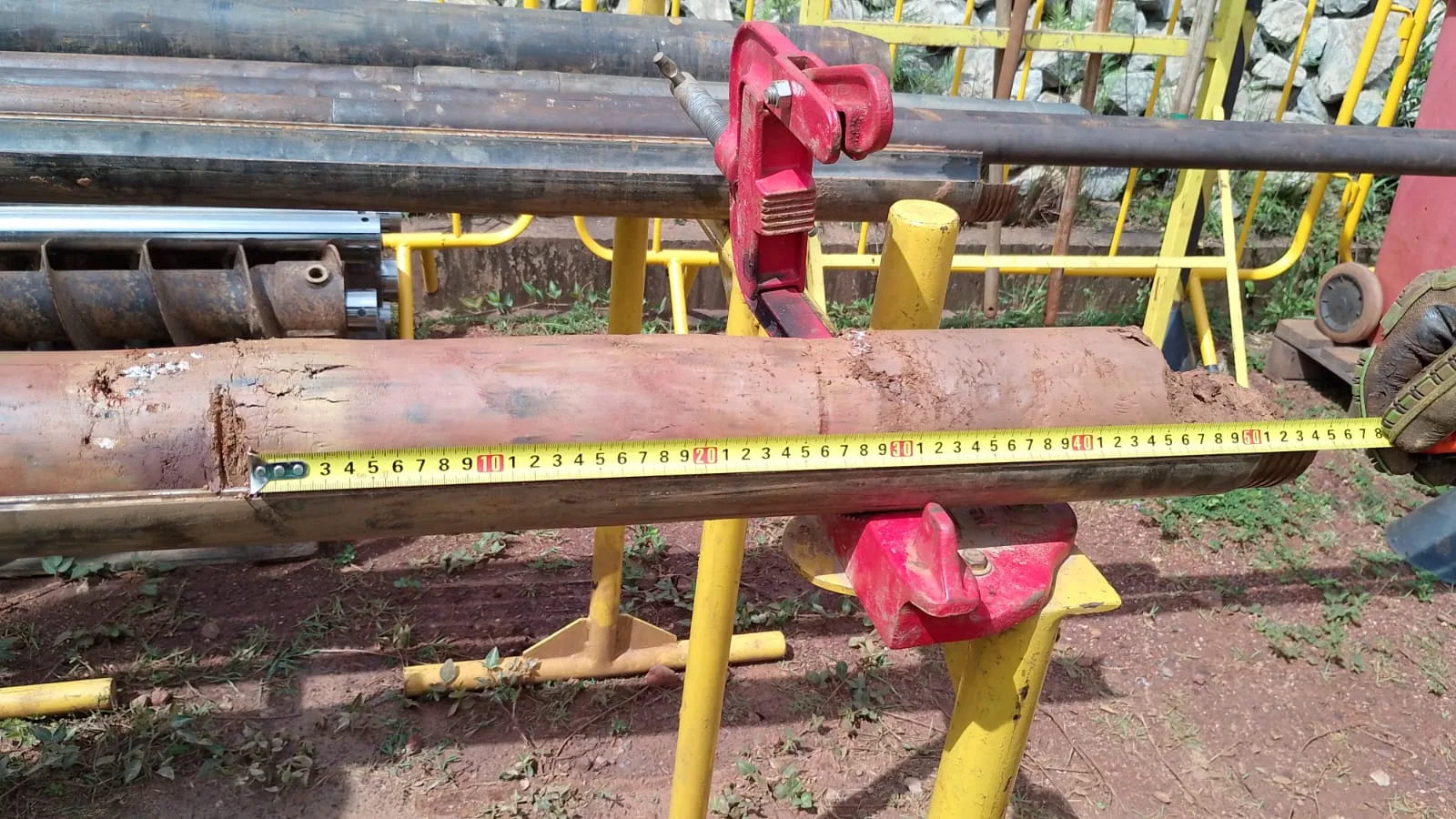

| Registro | Boletim com profundidade, recuperação e descrição tátil-visual das camadas |
| Encaminhamento | Direto ao laboratório de solos, quando integrado |
| Prazo típico | Conforme campanha de campo |
Setores e tipos de obra
Perguntas frequentes sobre o Corte Contínuo
O que é o amostrador de corte contínuo?
É um sistema de amostragem que trabalha dentro da coluna de trado oco e recupera o perfil de solo em liners plásticos de 101,6 mm a cada 1,40 m de avanço, a seco. O amostrador é estacionário: o trado gira ao redor dele, e a amostra chega à superfície íntegra e bem conservada.
Qual a vantagem sobre a amostragem do SPT?
O SPT amostra o solo em intervalos de 1 metro; entre eles, camadas finas e transições podem passar despercebidas. O corte contínuo recupera o perfil inteiro, sem lacunas, permitindo descrição detalhada de camadas, transições e estruturas, com menos tempo de campo por metro amostrado.
A amostra é indeformada?
Como o tubo não gira com o trado e a perfuração dispensa fluido, a amostra preserva estrutura, umidade natural e estratificação. Em solos coesivos, pode atender aos critérios de qualidade da ISO-22.475-1. Onde o projeto exige amostra indeformada dedicada, o corte contínuo se combina com Shelby ou Denison no mesmo furo: descrição contínua mais pontos de amostragem nobre.
Serve para controle de aterros compactados?
Sim. A recuperação contínua em tubos permite a determinação do grau de compactação em camadas profundas de aterros, uso consagrado deste amostrador na Damasco Penna.
Amostrador de corte contínuo em trado oco
Informe Técnico Nº 04: princípio de funcionamento, ciclo operacional, ajuste da sapata e critérios de qualidade da amostra.
