Princípio e aplicação
O MASW (análise multicanal de ondas de superfície) mede o perfil de velocidade da onda de cisalhamento (Vs) sem nenhuma perfuração. Uma marreta golpeia uma placa na superfície e cerca de dois terços da energia viaja como onda Rayleigh, registrada por uma linha de geofones. Como cada comprimento de onda amostra uma profundidade diferente, a onda se dispersa: o processamento extrai a curva de dispersão e a inversão ajusta um modelo de camadas até reproduzi-la, entregando o perfil de Vs com a profundidade.
Do perfil saem o Vs30, que define a classe de terreno da NBR 15421, e o módulo de cisalhamento a pequenas deformações (G0 = ρ·Vs²). Por dispensar furo, o MASW cobre a área depressa e com baixo custo; nos pontos críticos, a calibração com crosshole, downhole ou sondagem confirma o modelo.
Aplicações típicas: classe de terreno e resposta sísmica (NBR 15421), varredura de áreas extensas, barragens e barragens de rejeito, avaliação de liquefação, aterros e pavimentos e locação racional dos ensaios intrusivos.
O ensaio em movimento

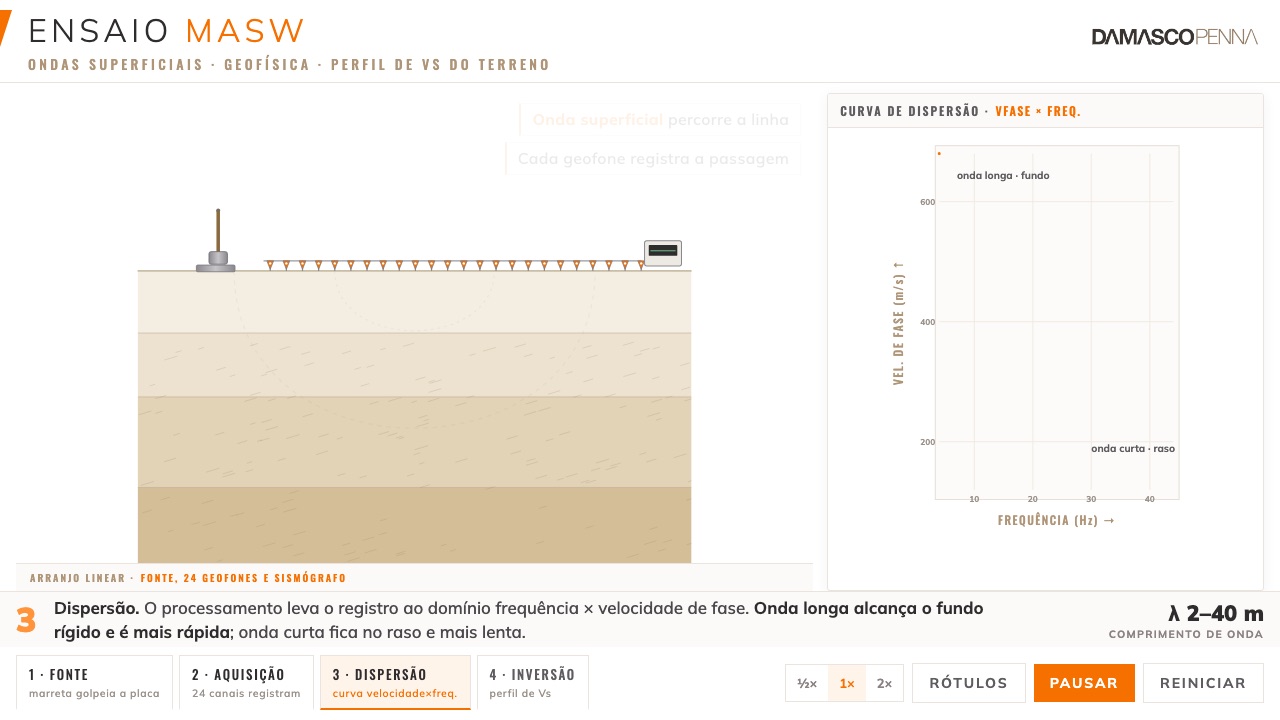

Da fonte ao perfil: o golpe na placa, a onda Rayleigh percorrendo a linha de geofones, a curva de dispersão e a inversão que constrói o perfil de Vs. A animação percorre as quatro etapas do método.
O ensaio em etapas
Arranjo montado
Uma linha de 24 geofones de baixa frequência (tipicamente 4,5 Hz), espaçados de 1 a 2 m, é cravada na superfície e ligada ao sismógrafo.
Aquisição
A marreta golpeia a placa metálica em posições definidas na linha; cada golpe gera um registro multicanal da onda de superfície, com empilhamento para melhorar o sinal.
Curva de dispersão
O processamento transforma o registro no domínio frequência por velocidade de fase e extrai a curva de dispersão da onda Rayleigh: ondas longas, que alcançam camadas profundas e rígidas, viajam mais rápido.
Inversão e perfil
Um modelo de camadas é ajustado até a dispersão teórica reproduzir a medida, entregando o perfil de Vs, o Vs30 e os módulos dinâmicos.
Controles de qualidade: geofones de baixa frequência bem cravados e nivelados, geometria da linha e das fontes documentada, empilhamento de golpes e controle de ruído ambiente, curva de dispersão com faixa de frequência adequada à profundidade alvo e interpretação por especialista em geofísica, com calibração por ensaio intrusivo quando disponível.
Conforme prática internacional e NBR 15421
| Método | Análise multicanal de ondas de superfície com fonte ativa, consolidado na literatura (Park, Miller e Xia, 1999) |
|---|---|
| Aplicação normativa | Vs30 e classe de terreno conforme NBR 15421 (projeto sísmico) |
| Arranjo | Linha de 24 geofones de 4,5 Hz, espaçamento de 1 a 2 m, fonte de marreta e placa |
| Vs | Perfil por inversão da curva de dispersão da onda Rayleigh |
| Vs30 | Velocidade média até 30 m, com a classe de terreno correspondente |
| Módulos dinâmicos | G0 = ρ·Vs² por camada |
| Relatório | Metodologia, registros, curva de dispersão, perfil de Vs e classe de terreno |
| Prazo típico | Conforme número de linhas e área coberta |
Executado com o mesmo padrão de QA/QC, SST e canteiro de todos os serviços da Damasco Penna, descrito em Qualidade e operação em campo.
Perguntas frequentes sobre MASW
Para que serve o MASW?
Para obter o perfil de velocidade da onda de cisalhamento (Vs) sem perfurar. Dele saem o Vs30 e a classe de terreno da NBR 15421, exigidos pelo projeto sísmico, e o módulo G0 para análise dinâmica preliminar.
Que profundidade o MASW alcança?
Com fonte de marreta, tipicamente 20 a 30 m. Fontes mais pesadas e arranjos maiores alcançam mais; a resolução, porém, diminui com a profundidade: camadas finas e profundas deixam de ser individualizadas.
O MASW substitui a sondagem ou o crosshole?
Não. O MASW cobre a área depressa e mostra onde o terreno muda, mas a inversão da curva de dispersão não tem solução única. A prática correta usa o MASW para varrer e locar, e o ensaio intrusivo (sondagem, crosshole, downhole) para confirmar e calibrar nos pontos que importam.
O MASW enxerga camada mole sob camada rígida?
Sim, e essa é uma vantagem sobre a sísmica de refração, que exige velocidade sempre crescente com a profundidade. Como a inversão usa a dispersão completa da onda de superfície, inversões de velocidade aparecem no perfil, ainda que com resolução menor que a do crosshole.
