Princípio e aplicação
O inclinômetro é o instrumento que mostra o que acontece dentro do maciço. Um tubo-guia com quatro ranhuras é instalado num furo vertical, com o pé ancorado em terreno estável, abaixo de qualquer movimento esperado. Em cada campanha, uma sonda biaxial percorre o tubo e mede sua inclinação a cada 0,5 m; comparando cada leitura com a inicial, obtém-se o perfil de deslocamento horizontal ao longo da profundidade.
O resultado responde às três perguntas que importam na gestão de risco: se o terreno está se movendo, em que profundidade está a superfície de cisalhamento e se o movimento acelera ou desacelera. Movimentos de poucos milímetros aparecem no perfil muito antes de qualquer trinca na superfície.

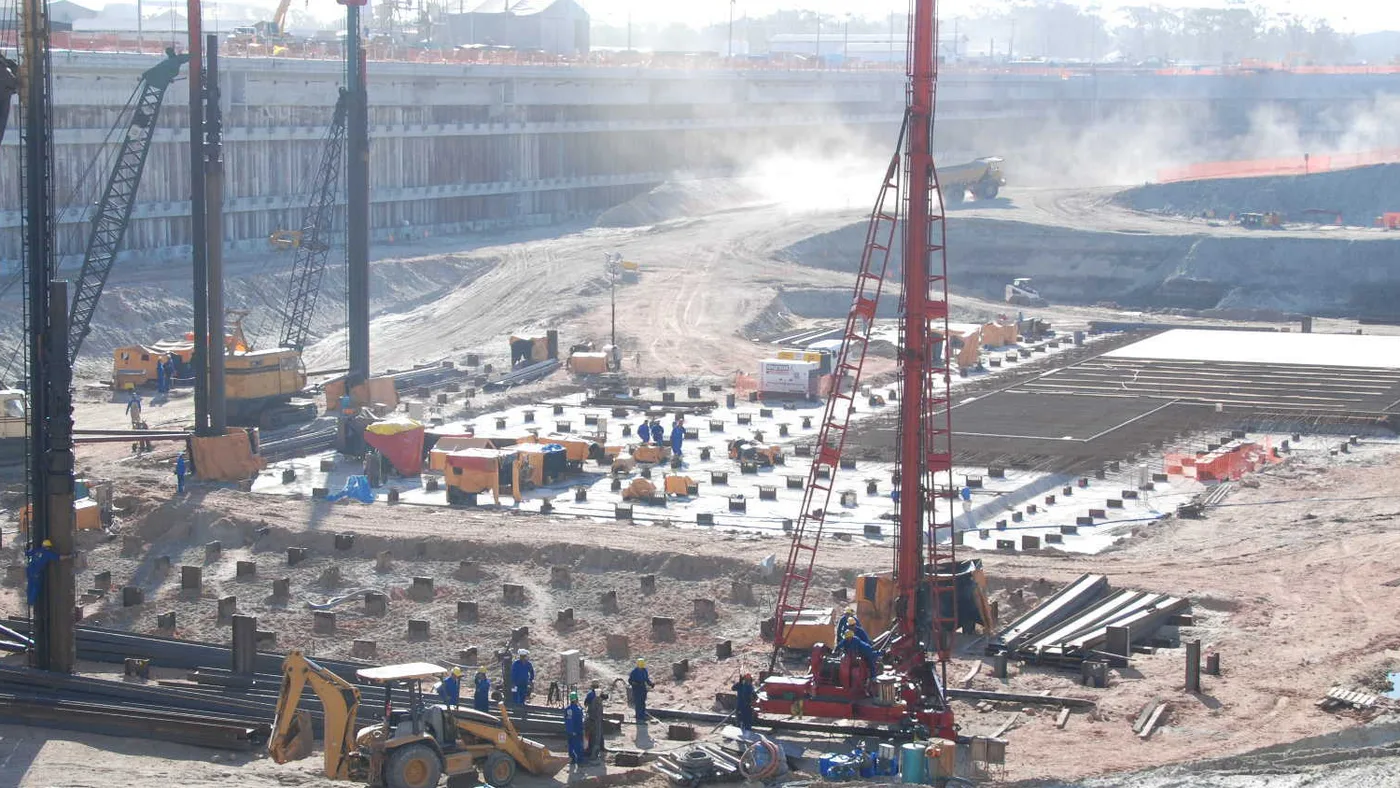

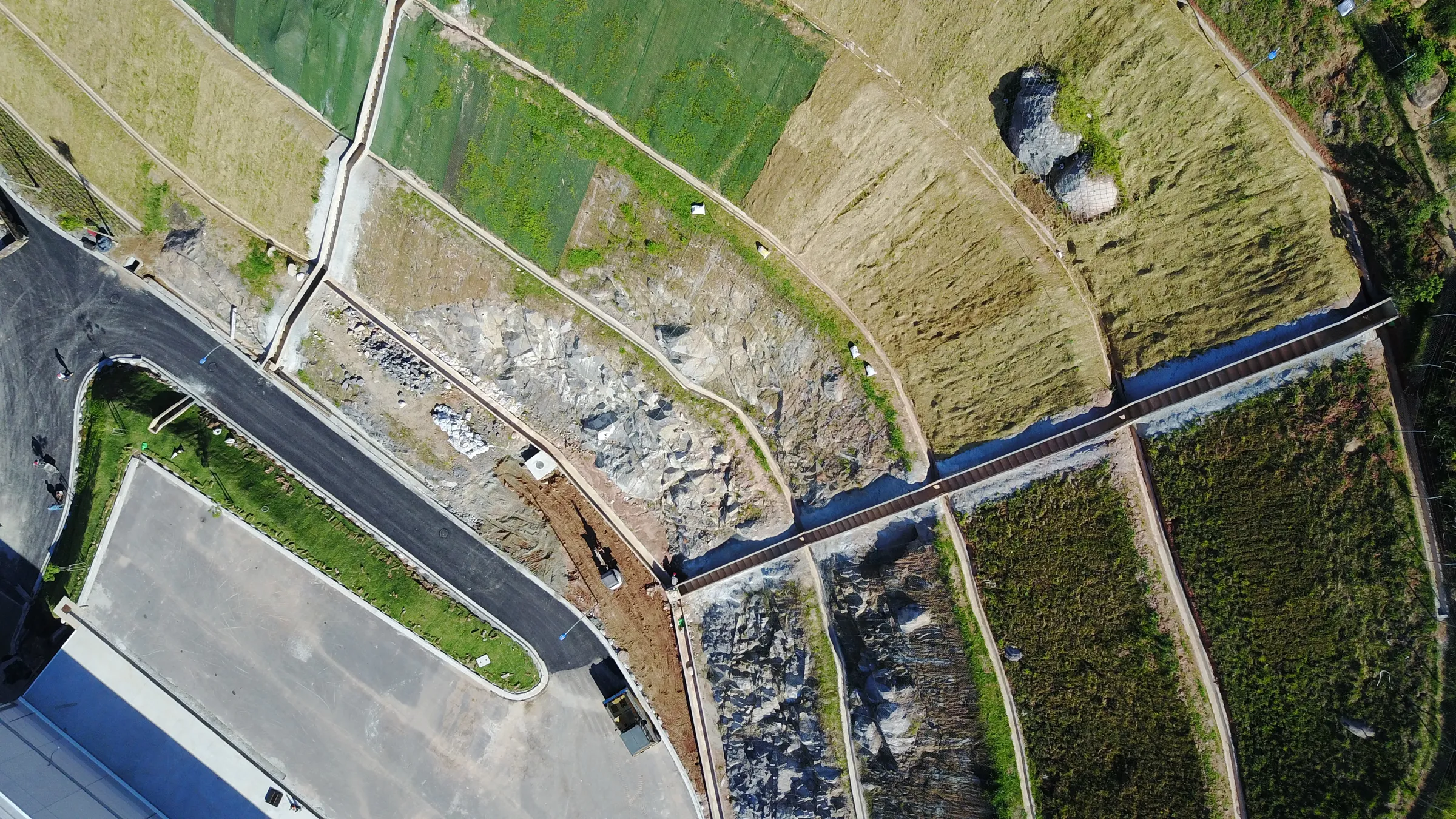

Aplicações típicas: taludes naturais e de corte, barragens de terra e de rejeitos, aterros sobre solo mole, escavações escoradas, cortinas e contenções, e encostas junto a rodovias e ferrovias.
Como o inclinômetro lê o movimento
Animação interativa do ensaio. A sonda biaxial desce pelo tubo-guia ranhurado e, subindo de 0,5 em 0,5 m, mede a inclinação em cada trecho. Onde o terreno cisalha, a sonda se inclina, e a soma dessas inclinações revela o deslocamento horizontal em profundidade.
A instalação em etapas
Furo e tubo-guia
Furo vertical que atravessa a zona de interesse e penetra alguns metros em terreno estável. O tubo é montado com as ranhuras orientadas na direção do movimento esperado.
Preenchimento do anular
O espaço entre tubo e furo recebe calda de cimento e bentonita com rigidez compatível com o solo, para que o tubo acompanhe o terreno.
Leitura de referência
Após a cura, leituras iniciais repetidas definem o zero. Toda campanha seguinte é comparada a elas.
Campanhas de leitura
A sonda desce ao fundo e sobe parando a cada 0,5 m, em duas passadas giradas de 180°, o que cancela o erro de zero do sensor.
Análise e alerta
Perfis de deslocamento acumulado e de velocidade são comparados com os níveis de alerta definidos no plano de monitoramento.
Controles de qualidade: tubo-guia verificado quanto à torção das ranhuras, pé do tubo em terreno estável, leitura em duas passadas (0° e 180°) com checksum dentro da tolerância, verificação periódica de desempenho da sonda (ASTM D7299), mesma sonda e mesmo cabo ao longo da série e registro das condições de cada campanha.
Conforme ASTM D6230
| Norma | ASTM D6230 (monitoramento com inclinômetros) e ISO 18674-3 (inclinômetros), com as regras gerais da ISO 18674-1 |
|---|---|
| Verificação da sonda | ASTM D7299 |
| Referência técnica | Dunnicliff, J. Geotechnical Instrumentation for Monitoring Field Performance (Wiley, 1993) |
| Grandeza medida | Deslocamento horizontal acumulado em duas direções ortogonais (eixos A e B) |
| Intervalo de leitura | A cada 0,5 m, do fundo à boca do tubo |
| Frequência | Definida no plano de monitoramento e intensificada em períodos críticos, como chuvas e etapas de escavação |
| Entregável | As-built da instalação, planilhas de leitura, gráficos de deslocamento acumulado e de velocidade por profundidade e relatório de interpretação |
Executado com o mesmo padrão de QA/QC, SST e canteiro de todos os serviços da Damasco Penna, descrito em Qualidade e operação em campo.
Perguntas frequentes sobre Inclinômetros
Para que serve um inclinômetro?
Para medir o deslocamento horizontal do terreno em profundidade. Ele indica se o maciço está se movendo, em que profundidade está a superfície de cisalhamento e qual a velocidade do movimento, informação essencial para a segurança de taludes, barragens e escavações.
Qual a diferença entre inclinômetro e marco superficial?
O marco superficial mostra o deslocamento da superfície; o inclinômetro mostra o deslocamento ao longo da profundidade e localiza a superfície de ruptura. Os dois se complementam num plano de monitoramento.
Com que frequência as leituras são feitas?
A frequência é definida no plano de monitoramento, conforme o risco e a fase da obra, e aumenta em períodos críticos, como chuvas intensas, alteamentos e etapas de escavação.
O inclinômetro pode ser automatizado?
Sim. Inclinômetros fixos, com sensores instalados em cadeia dentro do tubo e ligados a um datalogger, permitem leituras contínuas e alarmes remotos nos trechos mais críticos.
