Principio y aplicación
El inclinómetro muestra lo que ocurre dentro del macizo. Una tubería guía con cuatro ranuras se instala en un sondeo vertical, con el pie anclado en terreno estable, por debajo de cualquier movimiento esperado. En cada campaña, una sonda biaxial recorre la tubería y mide su inclinación cada 0,5 m; al comparar cada lectura con la inicial se obtiene el perfil de desplazamiento horizontal a lo largo de la profundidad.
El resultado responde a las tres preguntas que importan en la gestión de riesgo: si el terreno se está moviendo, a qué profundidad está la superficie de corte y si el movimiento se acelera o se desacelera. Movimientos de pocos milímetros aparecen en el perfil mucho antes que cualquier grieta en la superficie.
Aplicaciones típicas: taludes naturales y de corte, presas de tierra y de relaves, terraplenes sobre suelo blando, excavaciones apuntaladas, muros y contenciones, y laderas junto a carreteras y vías férreas.
Cómo el inclinómetro lee el movimiento

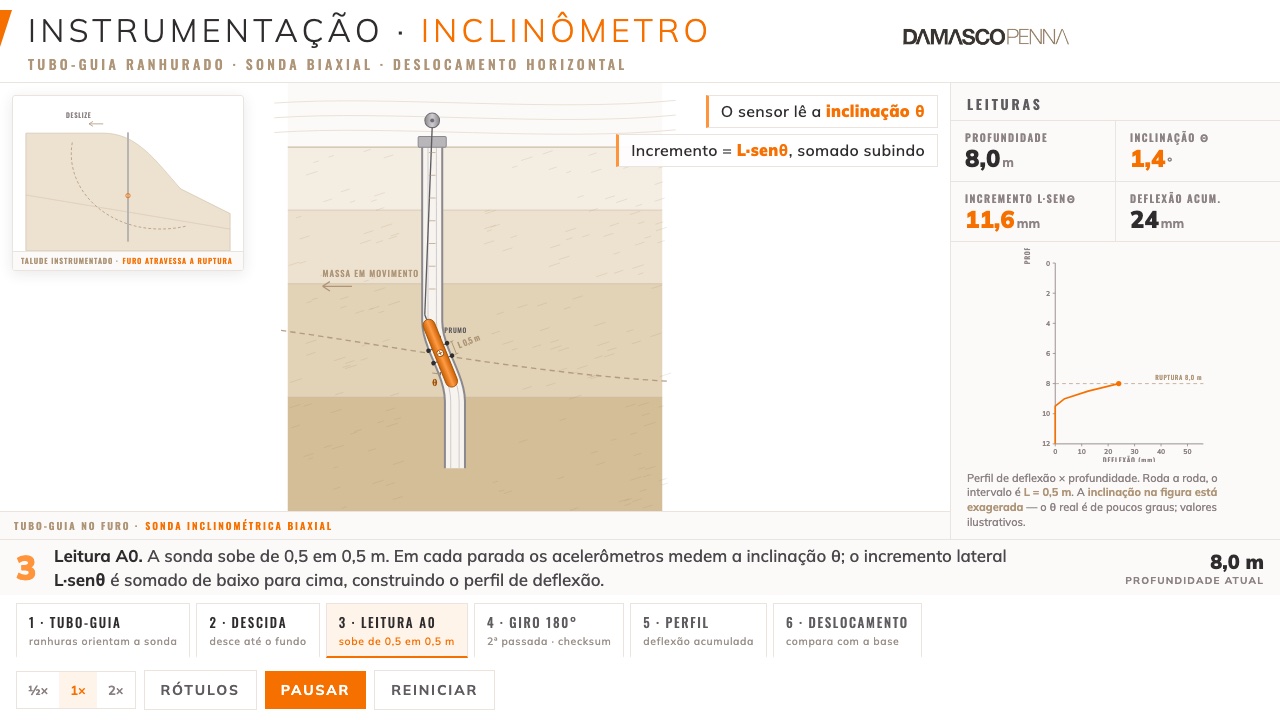

Animación interactiva del ensayo. La sonda biaxial baja por el tubo guía ranurado y, subiendo de 0,5 en 0,5 m, mide la inclinación en cada tramo. Donde el terreno cizalla, la sonda se inclina, y la suma de esas inclinaciones revela el desplazamiento horizontal en profundidad.
La instalación paso a paso
Sondeo y tubería guía
Sondeo vertical que atraviesa la zona de interés y penetra algunos metros en terreno estable. La tubería se arma con las ranuras orientadas en la dirección del movimiento esperado.
Relleno del anular
El espacio entre tubería y sondeo recibe una lechada de cemento y bentonita con rigidez compatible con el suelo, para que la tubería acompañe al terreno.
Lectura de referencia
Después del fraguado, lecturas iniciales repetidas definen el cero. Cada campaña posterior se compara con ellas.
Campañas de lectura
La sonda baja al fondo y sube deteniéndose cada 0,5 m, en dos pasadas giradas 180°, lo que cancela el error de cero del sensor.
Análisis y alerta
Los perfiles de desplazamiento acumulado y de velocidad se comparan con los niveles de alerta definidos en el plan de monitoreo.
Controles de calidad: tubería guía verificada en cuanto a la torsión de las ranuras, pie de la tubería en terreno estable, lectura en dos pasadas (0° y 180°) con checksum dentro de la tolerancia, verificación periódica del desempeño de la sonda (ASTM D7299), misma sonda y mismo cable a lo largo de la serie y registro de las condiciones de cada campaña.
Conforme a ASTM D6230
| Norma | ASTM D6230 (monitoreo con inclinómetros) e ISO 18674-3 (inclinómetros), con las reglas generales de la ISO 18674-1 |
|---|---|
| Verificación de la sonda | ASTM D7299 |
| Referencia técnica | Dunnicliff, J. Geotechnical Instrumentation for Monitoring Field Performance (Wiley, 1993) |
| Magnitud medida | Desplazamiento horizontal acumulado en dos direcciones ortogonales (ejes A y B) |
| Intervalo de lectura | Cada 0,5 m, del fondo a la boca de la tubería |
| Frecuencia | Definida en el plan de monitoreo e intensificada en periodos críticos, como lluvias y etapas de excavación |
| Entregable | As-built de la instalación, planillas de lectura, gráficos de desplazamiento acumulado y de velocidad por profundidad e informe de interpretación |
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Inclinómetros
¿Para qué sirve un inclinómetro?
Para medir el desplazamiento horizontal del terreno en profundidad. Indica si el macizo se está moviendo, a qué profundidad está la superficie de corte y cuál es la velocidad del movimiento, información esencial para la seguridad de taludes, presas y excavaciones.
¿Cuál es la diferencia entre inclinómetro y mojón superficial?
El mojón superficial muestra el desplazamiento de la superficie; el inclinómetro muestra el desplazamiento a lo largo de la profundidad y ubica la superficie de falla. Ambos se complementan en un plan de monitoreo.
¿Con qué frecuencia se hacen las lecturas?
La frecuencia se define en el plan de monitoreo, según el riesgo y la etapa de la obra, y aumenta en periodos críticos, como lluvias intensas, recrecimientos y etapas de excavación.
¿El inclinómetro puede automatizarse?
Sí. Los inclinómetros fijos, con sensores instalados en cadena dentro de la tubería y conectados a un datalogger, permiten lecturas continuas y alarmas remotas en los tramos más críticos.
