Principio y aplicación
Sistema de tubo doble que aísla la perforación durante la hinca, evitando contaminación cruzada entre capas.
Dos conjuntos trabajan juntos: un revestimiento externo que permanece hincado, sosteniendo la perforación, y varillas internas ligeras que suben y bajan llevando el liner con la muestra. Como la pared de la perforación queda siempre revestida, la muestra de cada profundidad no toca las capas superiores, y el perfil recuperado es continuo e íntegro, sin fluido de perforación.
Es el método indicado cuando el direct push simple encuentra su límite: suelos que se derrumban, muestreo bajo el nivel freático e investigaciones en que la integridad estratigráfica de la muestra es requisito del estudio. Forma parte del área de Investigaciones Geoambientales. Ejecutado conforme a norma y con el mismo estándar de QA/QC y de campo de los demás servicios de Damasco Penna.
Aplicaciones típicas: pasivos ambientales, sitios contaminados, industria, due diligence, remediación y perfiles estratigráficos detallados.
El sistema en movimiento

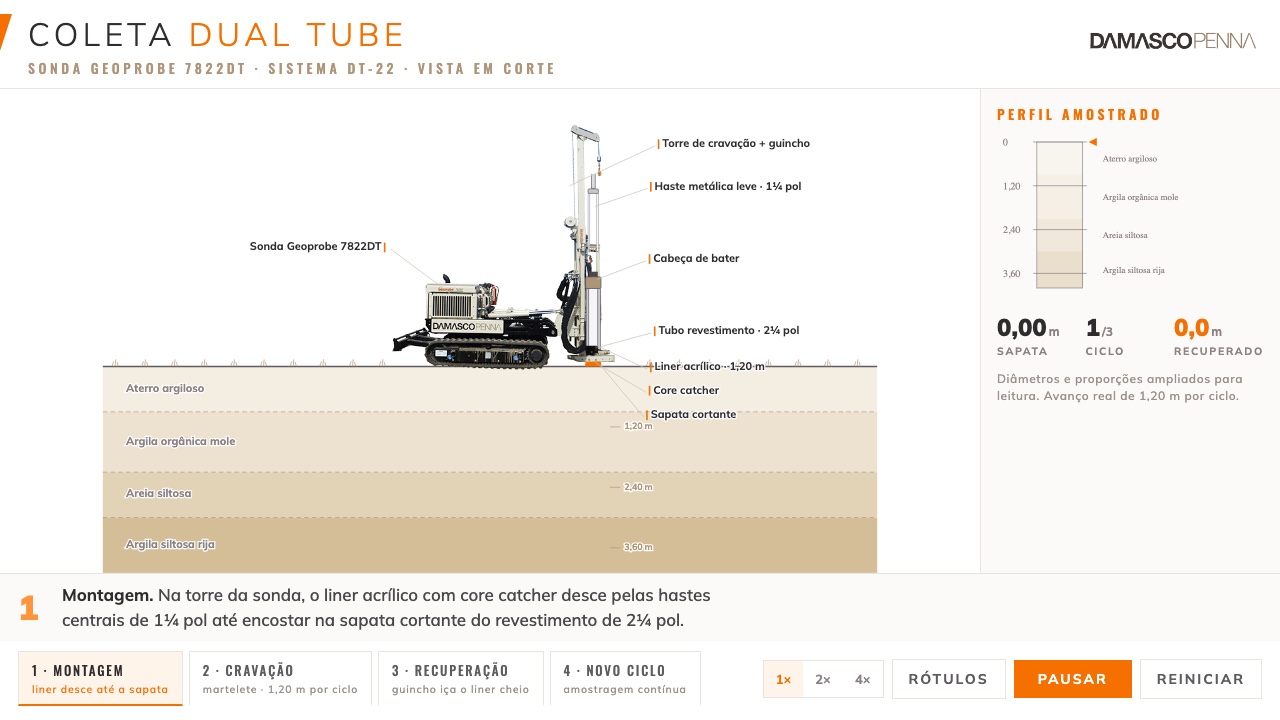

Animación interactiva del ciclo Dual Tube DT-22: montaje de los dos conjuntos, hinca con el martillo, recuperación del liner con la muestra y nuevo ciclo con la perforación revestida.
El ciclo por etapas
Montaje
Tubo de revestimiento de 2¼ pulg con zapata cortante y varillas internas ligeras con liner acrílico y core catcher.
Hinca
El martillo vibro-percusivo hinca los dos conjuntos al mismo tiempo, en ciclos de 1,20 m. El suelo entra por la zapata y llena el liner, sin fluido de perforación.
Recuperación
Las varillas izan el liner lleno. El revestimiento permanece hincado: la perforación no se derrumba y la muestra no toca las capas superiores.
Nuevo ciclo
Un liner vacío baja y la hinca vuelve a empezar: perfil continuo de muestras, sin contaminación cruzada entre capas.
Controles de calidad: liner nuevo en cada ciclo de muestreo, sin reúso, revestimiento hincado que aísla la muestra de las capas superiores, descontaminación de varillas y revestimiento entre perforaciones y cadena de custodia rigurosa con registro de campo estandarizado.
Conforme a ASTM D6282
| Sistema | Geoprobe DT-22 en la sonda 7822DT, revestimiento de 2¼ pulg |
|---|---|
| Referencia | ASTM D6282 (muestreo de suelo por direct push en caracterización ambiental) |
| Muestra | Continua en liner con core catcher, ciclos de 1,20 m |
| Perforación | Revestida durante toda la hinca, sin fluido de perforación |
| Muestras | Perfil continuo de suelo en liner, identificado por punto y cota |
| Perfil | Descripción del material recuperado, capa por capa |
| Integridad | Muestra aislada de las capas superiores por el revestimiento |
| Ubicación | Malla de puntos investigados |
Ejecutado con el mismo estándar de QA/QC, SST y de campo de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Muestreo Dual Tube
¿Para qué sirve el muestreo dual tube?
El muestreo dual tube recupera un perfil continuo de muestras de suelo para investigación geoambiental. Dos conjuntos se hincan juntos: un revestimiento externo que sostiene la perforación y varillas internas con liner que llevan la muestra a la superficie. Como la perforación permanece revestida, la muestra de cada profundidad no entra en contacto con las capas superiores.
¿Cuál es la diferencia entre dual tube y direct push simple?
En el direct push simple la varilla de muestreo abre y cierra la perforación en cada descenso. En el dual tube el revestimiento externo permanece hincado mientras solo el liner sube y baja. La perforación no se derrumba entre ciclos y la pared no contamina la muestra, lo que marca diferencia en suelos blandos o inestables y en el muestreo bajo el nivel freático.
¿El dual tube usa fluido de perforación?
No. La hinca es vibro-percusiva, en seco. Sin lodo de perforación, el método genera poco residuo de investigación y preserva las condiciones naturales del suelo muestreado, lo que es un requisito común en sitios bajo investigación de contaminación.
