Principio y aplicación
Determina la humedad óptima y la densidad máxima del suelo para control de relleno y subrasante.
Todo suelo compactado tiene un contenido de humedad en el que alcanza la mayor masa específica seca posible para una determinada energía de compactación. El ensayo Proctor encuentra ese par de valores: la muestra se compacta en cilindro estandarizado en contenidos crecientes de humedad, y el resultado es la curva de compactación, con la masa específica aparente seca máxima y la humedad óptima. Son esos dos números los que el proyecto usa como referencia para especificar y fiscalizar cualquier relleno.
Damasco Penna ejecuta el ensayo en las energías normal, intermedia y modificada, según la especificación del proyecto, en el laboratorio central o en los laboratorios móviles de movimiento de tierras montados en la obra. Para el control expedito de compactación en obra, ejecuta también el ensayo Hilf, y el Mini-Proctor en muestras de 3 pulgadas, que permite verificar el grado de compactación incluso en capas profundas de rellenos existentes. Forma parte del área de Laboratorio de Suelos.
El ensayo en movimiento

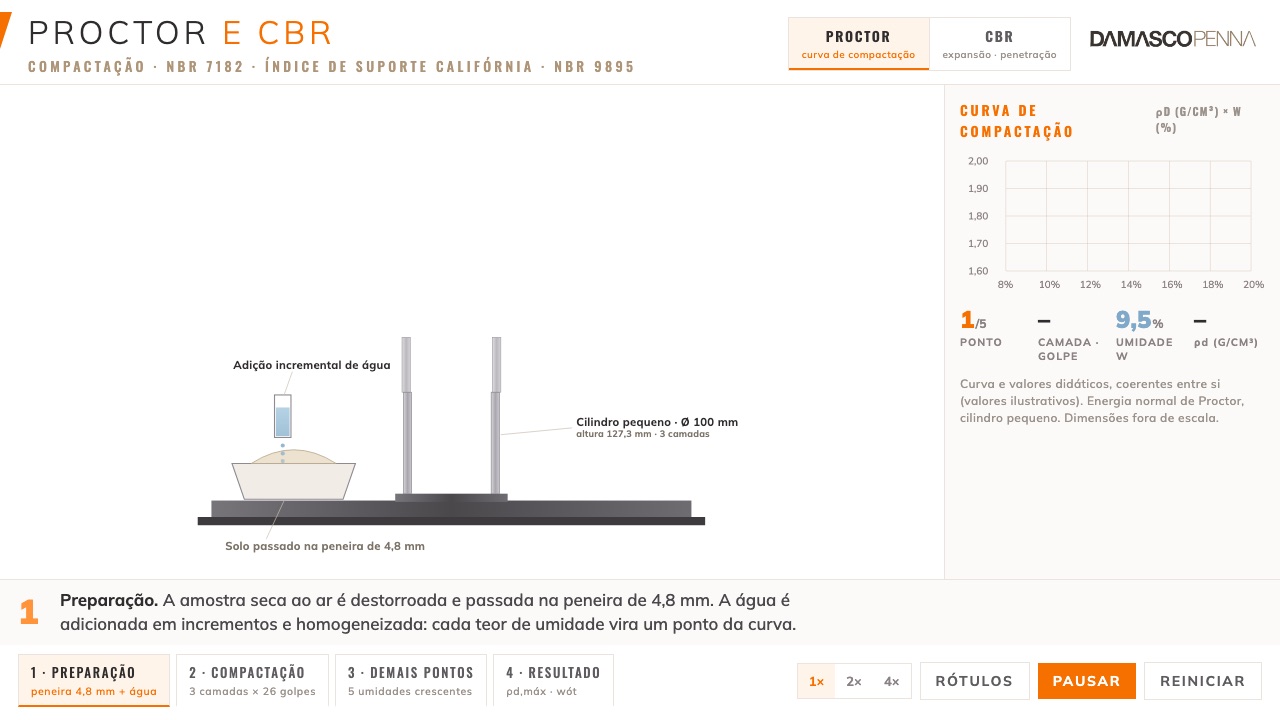

Animación interactiva de la compactación Proctor: la muestra se pasa por el tamiz de 4,8 mm, recibe agua en incrementos y se compacta en capas en el cilindro. Cada contenido de humedad se convierte en un punto de la curva, hasta revelar la masa específica seca máxima y la humedad óptima. Un selector alterna al ensayo CBR.
El ensayo por etapas
Preparación de la muestra
Secado, disgregación y homogeneización del suelo, dividido en porciones con contenidos crecientes de humedad.
Compactación
Cada porción se compacta en cilindro estandarizado, en capas, con pisón y energía definidos por la NBR 7182 (normal, intermedia o modificada).
Pesaje y humedad
Cada cuerpo compactado se pesa y se determina su contenido de humedad, generando un punto de la curva.
Curva de compactación
Con los puntos trazados, se obtienen la masa específica aparente seca máxima y la humedad óptima, que pasan a ser la referencia de control del relleno.
Según NBR 7182
| Referencia | NBR 7182 (suelo, ensayo de compactación); ASTM D698 y D1557 |
|---|---|
| Energías | Normal, intermedia y modificada, según especificación de proyecto |
| Resultado | Masa específica aparente seca máxima y humedad óptima |
| Complementos | Ensayo Hilf para control expedito; Mini-Proctor en muestras de 3 pulg |
| Curva | Curva de compactación completa por muestra ensayada |
| Parámetros | Masa específica aparente seca máxima y humedad óptima |
| Informe | Identificación de la muestra, energía utilizada y norma de referencia |
| Uso en obra | Referencia para el grado de compactación exigido en la especificación |
Controles de calidad: ensayo ejecutado conforme a la NBR 7182, con equipos calibrados, laboratorio orientado por requisitos ABNT, ASTM e ISO/IEC 17025, muestra identificada y trazada desde la obra hasta el informe y laboratorios móviles de movimiento de tierras en la obra, cuando el proyecto exige respuesta rápida.
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Sectores y tipos de obra
Preguntas frecuentes sobre Compactación Proctor
¿Para qué sirve el ensayo de compactación Proctor?
El ensayo Proctor determina la masa específica aparente seca máxima y la humedad óptima de un suelo para una determinada energía de compactación. Estos dos valores son la referencia de proyecto y de fiscalización de rellenos: contra ellos se calcula el grado de compactación exigido en la especificación de la obra.
¿Cuál es la diferencia entre Proctor normal, intermedio y modificado?
La diferencia es la energía de compactación aplicada, creciente del normal al modificado. Cuanto mayor es la energía, mayor es la masa específica seca máxima obtenida y menor la humedad óptima. La energía es definida por la especificación del proyecto: las capas corrientes de relleno suelen usar la energía normal, y las capas más exigentes, como las de pavimento, requieren energías mayores.
¿Qué es el grado de compactación?
Es la razón, en porcentaje, entre la masa específica seca obtenida en campo y la máxima obtenida en el ensayo Proctor de laboratorio. Las especificaciones de obra suelen exigir valores entre 95% y 100%, según la capa. El laboratorio de Damasco Penna ejecuta tanto el ensayo de referencia como el control en obra, incluyendo el método Hilf para respuesta rápida en la obra.
