Principio y aplicación
El muestreo Denison recupera muestras inalteradas de suelos rígidos a duros: arcillas rígidas, limos compactos y suelos residuales en que el tubo Shelby de pared delgada no penetra sin dañarse. El muestreador es un barril de pared doble con liner interno: el tubo externo gira y corta el suelo con zapata de widia, accionado por sonda rotativa con inyección de agua, mientras el tubo interno permanece estacionario y protege el núcleo, que entra en el liner sin girar y sin contacto con el fluido.
Preservadas la estructura y la humedad naturales, la muestra viabiliza ensayos de laboratorio como triaxial, consolidación y corte en materiales que, de otro modo, solo se caracterizarían por muestras alteradas.
Aplicaciones típicas: suelos residuales, presas, cimentaciones, taludes y laderas y estudios de resistencia.
La toma en movimiento

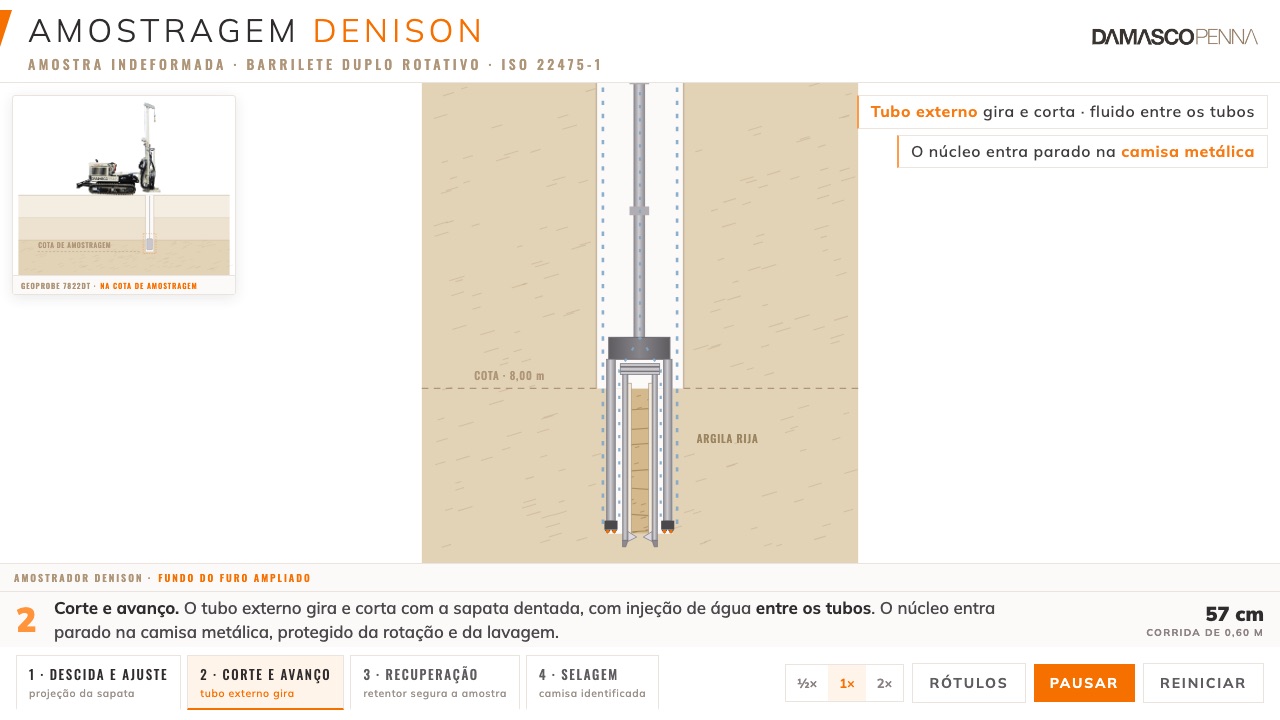

En la cota de muestreo, el tubo externo gira y corta el suelo mientras el tubo interno, detenido, recibe el núcleo en la camisa metálica. La animación muestra la corrida completa: bajada y ajuste de la zapata, corte con fluido entre los tubos, recuperación y sellado.
El ensayo por etapas
Perforación hasta la cota
El sondeo se abre y se limpia hasta la profundidad de muestreo, con sonda rotativa.
Ajuste de la zapata
La proyección del tubo interno respecto a la corona se regula según la consistencia del suelo: más avanzada en materiales menos resistentes, retraída en materiales duros.
Corte y avance
El tubo externo gira y corta con inyección de agua; el núcleo entra en el tubo interno estacionario, protegido del fluido y de la rotación.
Recuperación y sellado
El liner se sella en los extremos, se identifica por sondeo y cota y se transporta con amortiguación hasta el laboratorio.
Controles de calidad: zapata afilada y proyección ajustada al material muestreado, rotación e inyección controladas para no lavar el núcleo, sellado inmediato y trazabilidad por sondeo y cota y cadena de custodia hasta el laboratorio.
Según muestra inalterada
| Muestra | Inalterada, de suelos rígidos a duros |
|---|---|
| Sistema | Barril de pared doble con liner interno y zapata de widia |
| Avance | Rotación con inyección de agua, por sonda rotativa |
| Referencias | Criterios de calidad de muestreo de la ISO-22.475-1 |
| Muestras inalteradas | Liners sellados e identificados por sondeo y cota |
| Registro | Boletín con profundidad, recuperación y condición de la muestra |
| Envío | Directo al laboratorio de suelos, cuando está integrado |
| Plazo típico | Según campaña de campo |
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
