Principio y aplicación
El ensayo triaxial mide la resistencia y la deformabilidad del suelo bajo tensión controlada, reproduciendo en laboratorio el estado de tensiones de campo. La probeta, envuelta en una membrana de látex, se coloca en una cámara donde el agua aplica la tensión de confinamiento; luego un pistón aplica la tensión desviadora hasta la rotura. Al romper la probeta en condiciones drenadas o no drenadas, se obtiene la envolvente de resistencia (cohesión y ángulo de fricción); el laboratorio de Damasco Penna ensaya hasta 5.000 kPa.
La diferencia entre el triaxial y el corte directo está en el control. El operador comanda el drenaje y la presión de poros se mide durante todo el corte. Así, el mismo material entrega parámetros en tensiones totales (c, φ) y en tensiones efectivas (c', φ'), además de la trayectoria de tensiones recorrida hasta la rotura. Eso permite representar tanto la carga rápida de un relleno sobre arcilla blanda como la condición de largo plazo de un talud drenado.
Tres condiciones de drenaje cubren la mayoría de los problemas de proyecto: UU, CIU y CID. La elección es del proyecto, no del laboratorio, y depende de la velocidad de la carga frente a la capacidad del suelo de disipar presión de poros. Lo que entrega cada condición está resumido en Norma, parámetros y entregable.
Además de la resistencia, el ensayo entrega la rigidez del material: módulos de deformabilidad en distintos niveles de tensión y el comportamiento volumétrico, contractivo o dilatante. En relaves y suelos sueltos saturados, ese comportamiento es el dato central en la evaluación de susceptibilidad a la licuefacción. El ensayo en altas tensiones, hasta 5.000 kPa, representa condiciones que el rango convencional no alcanza, como las tensiones dentro de presas altas, en pilas de estéril y bajo cimentaciones profundas.
Aplicaciones típicas: presas, taludes, cimentaciones profundas, rellenos y minería.
El ensayo en movimiento

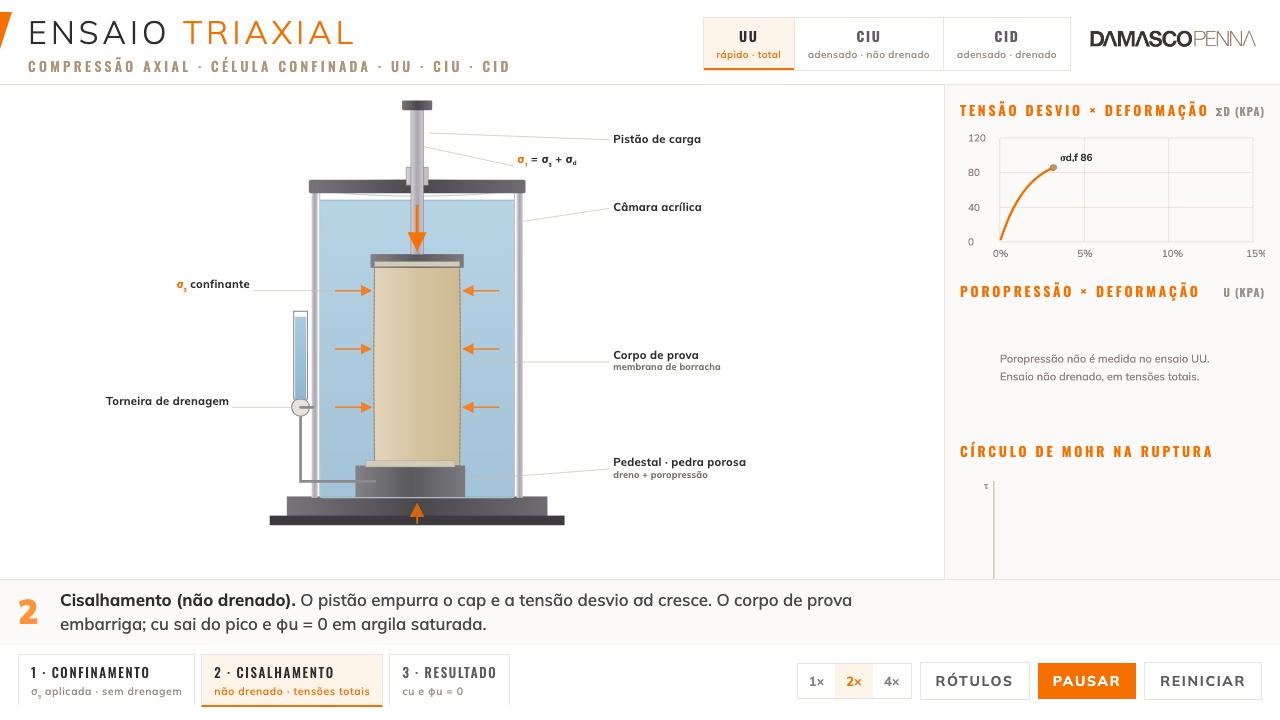

Animación interactiva de la celda triaxial en las tres condiciones de drenaje: UU, CIU y CID. Cada método muestra sus fases (saturación, consolidación y corte) con la probeta deformándose y el drenaje abriendo o cerrando según el caso.
El ensayo por etapas
Moldeo de la probeta
La muestra inalterada, extraída en tubo Shelby, muestreador Denison o bloque, se talla en la relación altura/diámetro de 2:1 y se monta sobre la base de la cámara, entre piedras porosas y papel filtro, envuelta por la membrana. El material compactado se moldea en laboratorio con la humedad y la densidad definidas en proyecto.
Saturación por contrapresión
Se aplican agua y contrapresión por etapas para disolver el aire remanente en los vacíos. La saturación se verifica con el parámetro B de Skempton y el ensayo solo avanza cuando el valor alcanza el nivel exigido por la norma.
Consolidación
Bajo la tensión efectiva definida en proyecto, la probeta consolida de forma isotrópica o anisotrópica, con registro de la variación de volumen en el tiempo. Esta fase fija la tensión de referencia del resultado y, en arcillas, puede tomar días.
Corte
El pistón aplica la tensión desviadora a una velocidad compatible con la condición de drenaje: en el CIU, lenta como para ecualizar la presión de poros medida en la base; en el CID, lenta como para no generar exceso de presión de poros. Se registran carga, deformación axial, variación de volumen y presión de poros.
Interpretación
Con las correcciones de área y de membrana previstas en norma, se arman las curvas tensión-deformación, las trayectorias de tensiones y los círculos de Mohr. De la envolvente salen la cohesión y el ángulo de fricción, en tensiones totales y efectivas.
Controles de calidad: prensas y transductores calibrados y trazables, verificación de la saturación por el parámetro B, control de la consolidación por variación de volumen, velocidad de corte definida según la condición de drenaje, registro digital continuo de carga, deformación y presión de poros, correcciones de área y de membrana conforme a norma, e interpretación e informe por ingeniero.
Conforme a ASTM D2850, D4767 y D7181
Cada condición de drenaje tiene norma propia y responde a una pregunta distinta de proyecto.
| UU · ASTM D2850 | No consolidado y no drenado. Entrega la resistencia no drenada (Su) en tensiones totales, para carga rápida sobre suelo cohesivo saturado: rellenos sobre arcilla blanda, cortes provisorios y estabilidad de corto plazo. |
|---|---|
| CIU · ASTM D4767 | Consolidado isotrópicamente y no drenado, con medida de presión de poros. Entrega parámetros efectivos (c', φ') y la trayectoria de tensiones, con una única etapa de consolidación por probeta. Es la condición más pedida en presas y en relaves. |
| CID · ASTM D7181 | Consolidado y drenado. Entrega parámetros efectivos con medida directa de la variación de volumen, para la condición de largo plazo: taludes drenados, arenas y suelos permeables. |
| ISO 17892-9 | Referencia internacional para los ensayos triaxiales consolidados en suelos saturados, incluida la consolidación anisotrópica (CAU y CAD). |
Lo que entrega el ensayo, en cualquiera de las condiciones:
| Resistencia | Cohesión (c) y ángulo de fricción (φ), en tensiones totales y efectivas |
|---|---|
| Trayectoria de tensiones | Camino recorrido hasta la rotura, drenado o no drenado |
| Presión de poros | Medida durante el corte (CIU) y verificada en la saturación (parámetro B) |
| Deformabilidad | Curvas tensión-deformación, módulos y comportamiento volumétrico |
| Alta tensión | Ensayos hasta 5.000 kPa |
| Informe del ensayo | Curvas, círculos de Mohr, envolvente y condiciones de ensayo |
| Plazo típico | Según el número de probetas y la permeabilidad del suelo |
Ejecutado con el mismo estándar de QA/QC, SST y frente de obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Ensayo Triaxial
¿Para qué sirve el ensayo triaxial?
El ensayo triaxial mide la resistencia y la deformabilidad del suelo bajo tensión controlada, reproduciendo en laboratorio el estado de tensiones de campo. Al romper la probeta en condiciones drenadas o no drenadas, se obtiene la envolvente de resistencia (cohesión y ángulo de fricción); el laboratorio de Damasco Penna ensaya hasta 5.000 kPa.
¿Cuál es la diferencia entre CIU, CID y UU?
Son condiciones de drenaje: UU (no consolidado, no drenado), CIU (consolidado isotrópicamente, no drenado, con medida de presión de poros) y CID (consolidado, drenado). La elección depende de la situación de proyecto que se quiere representar: la carga rápida sobre suelo saturado pide UU o CIU; la condición de largo plazo, con presión de poros disipada, pide CID.
¿Cuántas probetas son necesarias?
La envolvente de resistencia se define con al menos tres probetas ensayadas bajo tensiones de confinamiento distintas, elegidas en torno a las tensiones de proyecto. Una sola probeta entrega un punto, no una envolvente.
¿Qué tipo de muestra exige el ensayo?
Para suelo natural, muestra inalterada extraída en tubo Shelby, muestreador Denison o bloque, transportada y almacenada sin pérdida de humedad y sin perturbación. Para material compactado, como rellenos, presas y pilas, la probeta se moldea en laboratorio con la humedad y la densidad definidas en proyecto.
¿Cuánto demora un ensayo triaxial?
Es un ensayo largo. La saturación y la consolidación consumen la mayor parte del plazo y dependen de la permeabilidad del suelo: en arenas, horas; en arcillas blandas y relaves finos, días por probeta. El plazo se cierra por serie, según el número de probetas y las tensiones solicitadas.
¿Triaxial o corte directo?
El corte directo es más rápido y más económico, pero impone el plano de rotura y no permite medir presión de poros ni controlar el drenaje con el mismo rigor. Cuando el proyecto exige parámetros efectivos, trayectoria de tensiones o el análisis de suelo saturado bajo carga rápida, el ensayo indicado es el triaxial.
¿Qué es el parámetro B y por qué importa?
Es la razón entre el incremento de presión de poros y el incremento de tensión de confinamiento aplicado con el drenaje cerrado, y mide el grado de saturación de la probeta. Si la muestra no está saturada, la presión de poros medida en el corte no representa la condición de campo y los parámetros efectivos salen equivocados.
¿El ensayo sirve para relaves mineros?
Sí. En relaves y suelos sueltos saturados el interés está en el comportamiento volumétrico y en la resistencia no drenada de pico y residual, usados en la evaluación de susceptibilidad a la licuefacción. Estos ensayos exigen control fino de la saturación y de la velocidad de corte.
¿Por qué ensayar hasta 5.000 kPa?
Las presas altas y las cimentaciones profundas imponen tensiones elevadas. El laboratorio de Damasco ensaya en ese nivel para representar esas condiciones reales.
Servicios relacionados
Ensayo Triaxial para su proyecto
Cuéntenos el contexto del proyecto, el tipo de material y las tensiones de interés. Armamos la serie de ensayos, indicamos la condición de drenaje adecuada y enviamos el presupuesto. Si el muestreo aún no se hizo, la extracción inalterada también es nuestra.
