Principio y aplicación

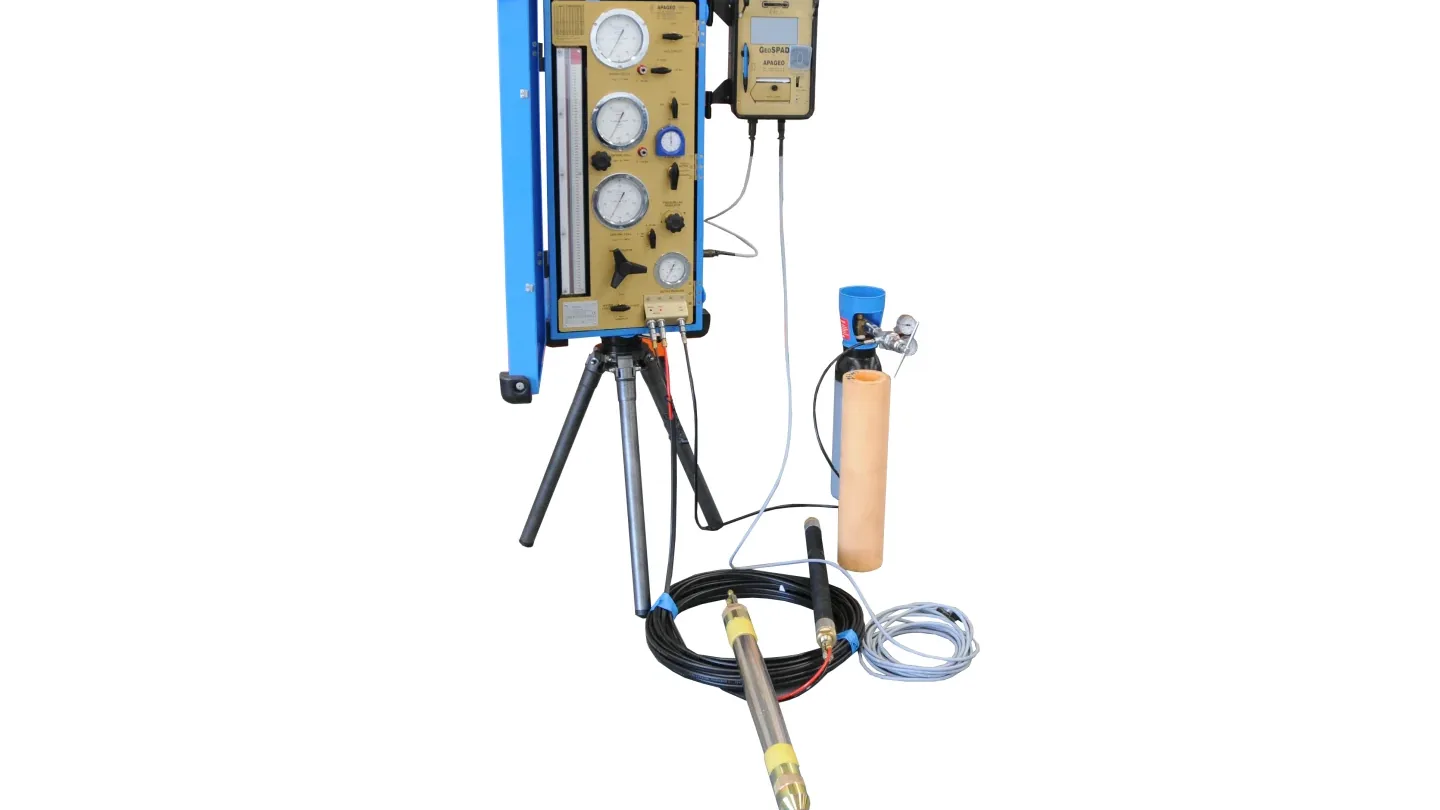

Desarrollado por el ingeniero Louis Ménard en Francia en la década de 1950, el presiómetro de Ménard (PMT) es un dispositivo con membrana expansible para la medición de la resistencia, la rigidez y las tensiones in situ del suelo. Es la principal forma de investigación geotécnica utilizada en Francia y cuenta con vasta bibliografía, siendo ideal para obtener la relación tensión × deformación de las capas prospectadas.
Se aplica en el dimensionamiento de cimentaciones superficiales y profundas y en obras donde la rigidez in situ importa, desde arcillas saturadas hasta suelos arenosos, de la industria a los puertos, con correlaciones consagradas en la metodología francesa (Fascicule 62).
Ejecución del ensayo
Apertura de la pre-perforación
La sonda presiométrica se inserta en una pre-perforación previamente ejecutada, con diámetro ligeramente mayor que el de la sonda.
Posicionamiento en la cota
La sonda se baja hasta la cota de ensayo, en el nivel donde se quiere medir el comportamiento del suelo.
Aplicación de la presión radial
Se aplica presión radial uniforme contra la pared del sondeo mediante la inyección de agua y nitrógeno, expandiendo la membrana contra el suelo.
Registro de la curva presión-volumen
La presión aplicada y la expansión de volumen de la sonda se miden y se registran en la caja de control, obteniéndose la relación presión-deformación de la capa.
Controles del ensayo: sonda y membrana calibradas y verificadas antes de cada campaña, pre-perforación con diámetro controlado para no remoldear la pared del sondeo, registro auditable de la presión y del volumen, interpretación e informe revisados por ingeniero geotécnico.
El ensayo en campo
Vea la ejecución del ensayo presiométrico en campo, registrada por el equipo de Damasco Penna.
Según ISO-22.476-4 · ASTM D4719
El ensayo está normalizado por las normas ISO 22476-4 y ASTM D4719 y proporciona, directamente en la cota de ensayo:
| Magnitudes medidas | Módulo presiométrico de Ménard (EM), presión de fluencia (creep) y presión límite de Ménard (pL) |
|---|---|
| Por correlación | Módulo de elasticidad (E), resistencia no drenada (Su) en arcillas saturadas, ángulo de fricción efectivo (ø) en suelos arenosos, capacidad de carga y asentamiento de cimentaciones |
| Entregable | Informe con las curvas presión-volumen, los valores de EM y pL por profundidad, los registros del ensayo y la memoria de cálculo; parámetros derivados cuando se contrata la interpretación |
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Presiómetro de Ménard
¿Para qué sirve el Presiómetro de Ménard?
El ensayo mide la resistencia, la rigidez y las tensiones in situ del suelo. Proporciona el módulo presiométrico de Ménard, la presión de fluencia y la presión límite, obtenidos de la relación presión-deformación registrada durante la expansión de la sonda.
¿Qué es la presión límite de Ménard?
La presión límite (pL) es la presión asociada al límite de expansión de la cavidad, cuando el suelo alrededor de la sonda alcanza la rotura. Es uno de los principales resultados del ensayo y sirve de base para el cálculo de la capacidad de carga de cimentaciones en la metodología francesa.
¿Cuál es la diferencia entre el PMT y el CPTu y el DMT?
El CPTu y el DMT se hincan en el terreno y miden de forma casi continua; el PMT se ejecuta en pre-perforación, punto a punto, y mide directamente la relación presión-deformación y la presión límite, base de la metodología francesa de cimentaciones. Los métodos se complementan.
¿Dónde se utiliza más el PMT?
Es la principal forma de investigación geotécnica en Francia y se aplica en el dimensionamiento de cimentaciones superficiales y profundas, con correlaciones consagradas para capacidad de carga y asentamiento.
