Principio y aplicación
El muestreador de corte continuo trabaja dentro de la columna de barrena hueca (hollow stem auger) y recupera el perfil de suelo en tubos plásticos de 101,6 mm (4") por hasta 1,40 m, en seco, mientras la perforación avanza. Un barrilete con liner plástico queda alojado en el interior de la primera barrena, con la boca junto al frente de excavación: mientras los dientes de la barrena cortan el anillo externo de suelo, el núcleo central permanece intacto y entra en el tubo a medida que la columna avanza.
El muestreador es estacionario: barras hexagonales rígidas lo sostienen por dentro de la columna y una placa de bloqueo fijada a la torre impide el giro del conjunto interno. La rotación queda solo en la barrena, y es ese desacoplamiento el que preserva la estructura de la muestra. El muestreo ocurre junto con la perforación, sin maniobras dedicadas de recolección y sin uso de agua.
Aplicaciones típicas: reconocimiento estratigráfico, investigaciones ambientales, presas y relaves, rellenos compactados y formaciones difíciles.
El ciclo operativo
Posicionamiento
El muestreador con liner plástico baja por las barras hexagonales y se aloja dentro de la primera barrena de la columna.

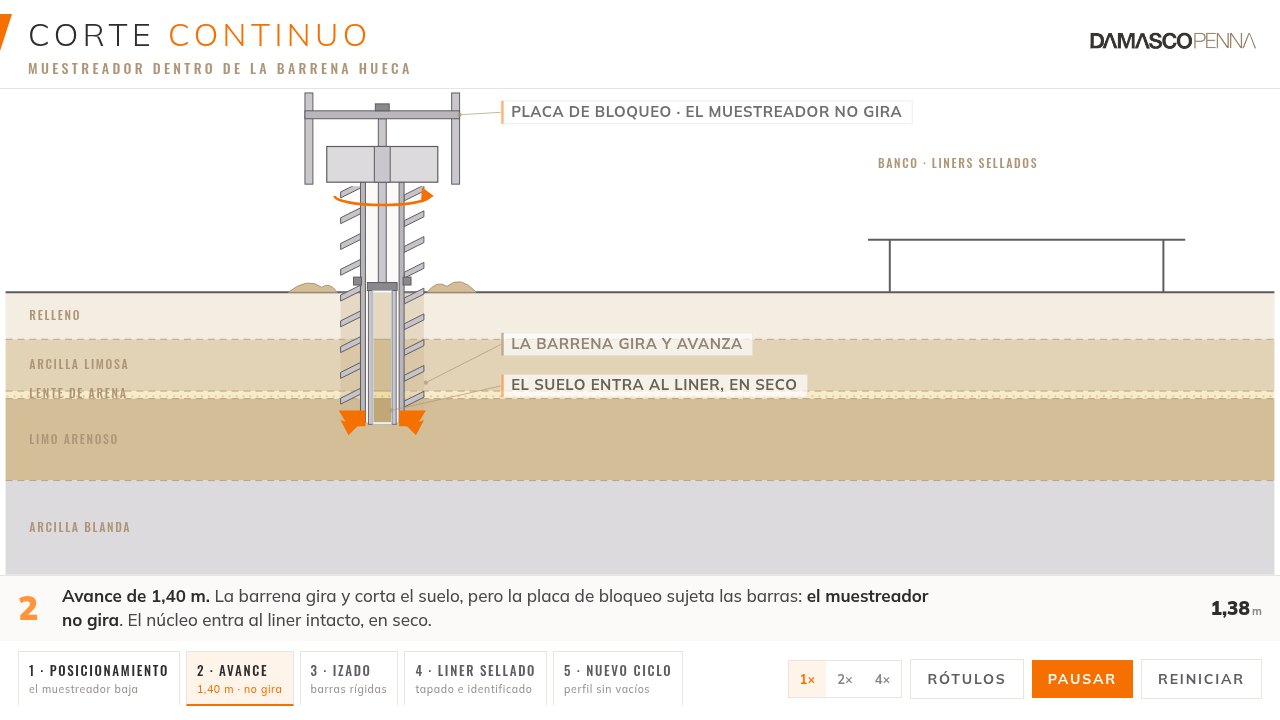

Avance de 1,40 m
La barrena gira y avanza; el núcleo central entra en el tubo, que no gira. Sin agua y sin alteración.
Izado
Las barras rígidas izan el muestreador. La columna de barrenas queda en el sondeo, revistiendo las paredes.
Liner sellado

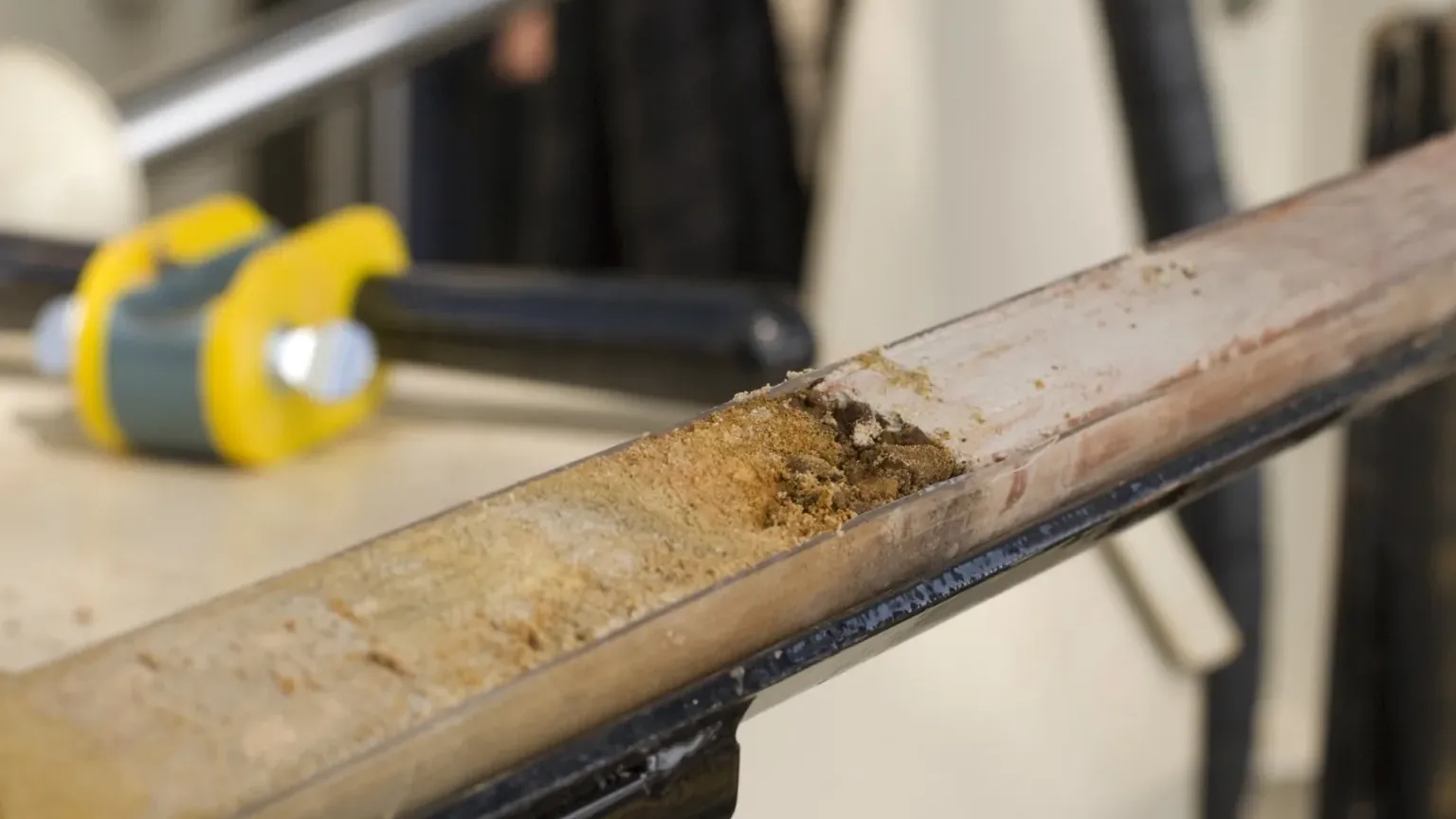

En la superficie, el liner con la muestra se tapa en los extremos, se identifica y sigue intacto para descripción y ensayos.
Nuevo ciclo
Se agrega una barrena a la columna, un liner nuevo baja al fondo y el avance continúa: perfil sin lagunas.
Controles de calidad: zapata regulable en incrementos de 2,5 cm: avanzada en suelos blandos, retraída en materiales duros, izado por barras rígidas, sin cable: profundidad exacta y sin riesgo de pérdida de la muestra en el sondeo, sin fluido de perforación: sin lavado ni contaminación cruzada y sellado inmediato del liner y trazabilidad por sondeo y cota.
Conforme a muestreo continuo
| Muestra | Continua, 101,6 mm (4") de diámetro, hasta 1,40 m por maniobra |
|---|---|
| Perforación | En seco, sin agua ni fluido de circulación; la propia barrena reviste el sondeo |
| Muestreador | Estacionario, bloqueado en la torre: no gira con la columna de barrenas |
| Referencias | ASTM D6151 (barrena hueca) · criterios de calidad de la ISO-22.475-1 |
| Perfil continuo | Liners sellados e identificados por sondeo y cota, sin lagunas a lo largo del sondeo |
| Registro | Boletín con profundidad, recuperación y descripción táctil-visual de las capas |
| Envío | Directo al laboratorio de suelos, cuando está integrado |
| Plazo típico | Según campaña de campo |
Ejecutado con el mismo estándar de QA/QC, SST y frente de obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre el Corte Continuo
¿Qué es el muestreador de corte continuo?
Es un sistema de muestreo que trabaja dentro de la columna de barrena hueca y recupera el perfil de suelo en liners plásticos de 101,6 mm cada 1,40 m de avance, en seco. El muestreador es estacionario: la barrena gira a su alrededor, y la muestra llega a la superficie íntegra y bien conservada.
¿Cuál es la ventaja sobre el muestreo del SPT?
El SPT muestrea el suelo en intervalos de 1 metro; entre ellos, capas delgadas y transiciones pueden pasar desapercibidas. El corte continuo recupera el perfil entero, sin lagunas, permitiendo descripción detallada de capas, transiciones y estructuras, con menos tiempo de campo por metro muestreado.
¿La muestra es inalterada?
Como el tubo no gira con la barrena y la perforación no requiere fluido, la muestra preserva estructura, humedad natural y estratificación. En suelos cohesivos, puede cumplir los criterios de calidad de la ISO-22.475-1. Donde el proyecto exige muestra inalterada dedicada, el corte continuo se combina con Shelby o Denison en el mismo sondeo: descripción continua más puntos de muestreo de calidad.
¿Sirve para control de rellenos compactados?
Sí. La recuperación continua en tubos permite la determinación del grado de compactación en capas profundas de rellenos, uso consagrado de este muestreador en Damasco Penna.
