Principio y aplicación
El sondeo SPT (Standard Penetration Test) es el ensayo de referencia de la geotecnia brasileña, normalizado por la NBR 6484. A cada metro perforado, un muestreador estándar se hinca con un martillo de 65 kg en caída de 75 cm, y el número de golpes (índice N) mide la resistencia del suelo, al mismo tiempo en que se recupera la muestra y se registra el nivel freático.
El sondeo a percusión SPT es actualmente la forma más tradicional de investigación geotécnica en Brasil, presente en prácticamente todo proyecto de cimentaciones.

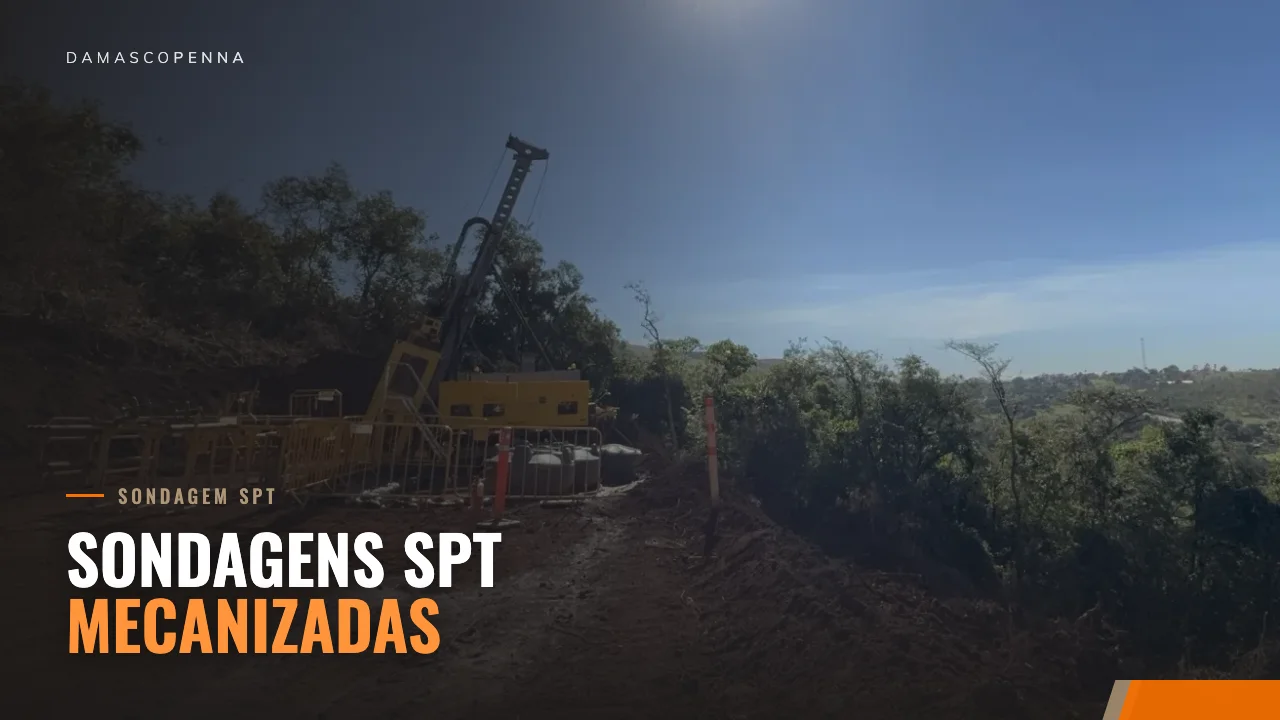

Siguiendo la tendencia internacional y las demandas de clientes específicos, Damasco Penna cuenta con equipos que realizan el ensayo de forma mecanizada, con martillo automático de SPT y perforación por trados helicoidales huecos. El proceso garantiza mayor precisión del índice N, ganancia de productividad, más seguridad para los operadores y la posibilidad de perforar sin inserción de agua.

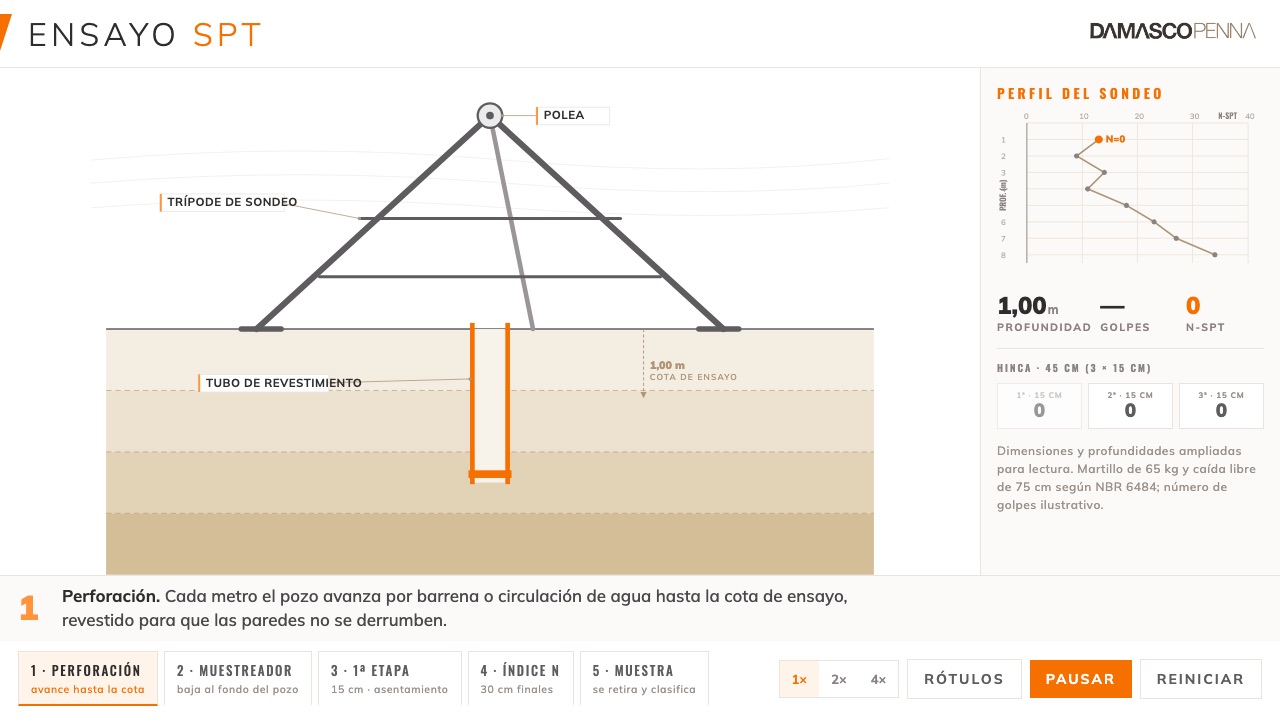

El ensayo por etapas
Perforación por circulación
Se avanza el sondeo por trado y circulación de agua hasta la cota de ensayo.
Hinca del muestreador
El muestreador estándar se hinca con un martillo de 65 kg cayendo desde 75 cm.
Conteo N
Se cuenta el número de golpes para hincar cada 15 cm, el índice N es la suma de los dos últimos tramos.
Muestra y nivel freático
Se recupera la muestra alterada de cada metro y se registra el nivel freático.
El ensayo en campo
Conforme NBR 6484
| Índice N | Resistencia a la penetración (SPT) por metro |
|---|---|
| Perfil | Descripción táctil-visual de las capas de suelo |
| Nivel freático | Posición del nivel freático en el sondeo |
| Muestras | Material de cada metro para caracterización |
El entregable
| Boletín de sondeo | Perfil con índice N, capas, nivel freático y cota |
|---|---|
| Muestras | Guardadas para caracterización en laboratorio, cuando se solicita |
| Ubicación | Plano con la posición de los sondeos |
| Plazo típico | Según número de sondeos y profundidad |
Sectores y tipos de obra
Preguntas frecuentes sobre Sondeo SPT
¿Para qué sirve el sondeo SPT?
El sondeo SPT (Standard Penetration Test) es el ensayo de referencia de la geotecnia brasileña, normalizado por la NBR 6484. A cada metro perforado, un muestreador estándar se hinca con un martillo de 65 kg en caída de 75 cm, y el número de golpes (índice N) mide la resistencia del suelo, al mismo tiempo en que se recupera la muestra y se registra el nivel freático.
¿Qué significa el índice N del SPT?
Es el número de golpes necesarios para hincar los 30 cm finales del muestreador estándar. Cuanto mayor sea el N, más resistente es el suelo. Es el parámetro base para dimensionar la mayoría de las cimentaciones en Brasil.
¿Cuándo el SPT no es suficiente?
En suelos muy blandos, donde interesan la deformabilidad y la consolidación, el CPTu ofrece mucha más resolución. En roca, se recurre al sondeo rotativo/mixto. El SPT sigue siendo el punto de partida.
¿Cuántos sondeos necesita mi terreno?
Depende del área, del tipo de obra y de la variabilidad del suelo. La NBR 8036 orienta el número mínimo; la ingeniería de Damasco Penna arma el plan con usted.
Servicios relacionados
Sondeo SPT para su proyecto
Cuéntenos el contexto del proyecto, armamos el plan de investigación y el presupuesto.
