Princípio e aplicação
A sondagem SPT (Standard Penetration Test) é o ensaio de referência da geotecnia brasileira, normalizado pela NBR 6484. A cada metro perfurado, um amostrador padrão é cravado por um martelo de 65 kg em queda de 75 cm, e o número de golpes (índice N) mede a resistência do solo, ao mesmo tempo em que se recupera a amostra e se registra o nível d'água.
A sondagem a percussão SPT é atualmente a forma mais tradicional de investigação geotécnica no Brasil, presente em praticamente todo projeto de fundações.

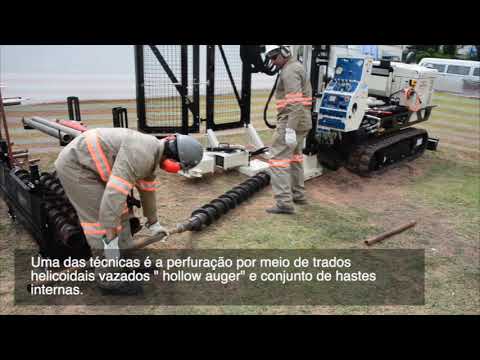

Seguindo a tendência internacional e as demandas de clientes específicos, a Damasco Penna conta com equipamentos que realizam o ensaio de forma mecanizada, com martelo automático de SPT e perfuração por trados helicoidais vazados. O processo garante maior precisão do índice N, ganho de produtividade, mais segurança para os operadores e a possibilidade de perfurar sem inserção de água.

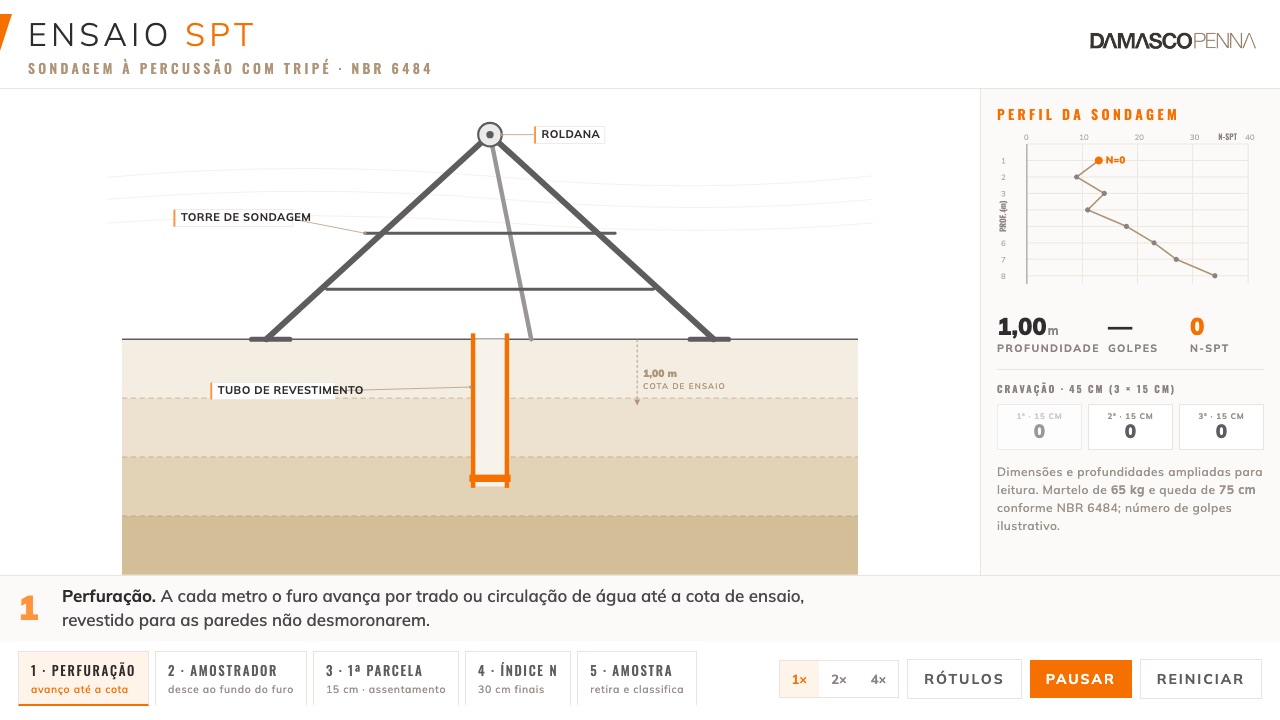

O ensaio em etapas
Perfuração por circulação
Avança-se o furo por trado e circulação de água até a cota de ensaio.
Cravação do amostrador
O amostrador padrão é cravado por um martelo de 65 kg caindo de 75 cm.
Contagem N
Conta-se o número de golpes para cravar cada 15 cm, o índice N é a soma dos dois últimos trechos.
Amostra e nível d'água
Recupera-se a amostra deformada de cada metro e registra-se o nível d'água.
O ensaio em campo
Conforme NBR 6484
| Índice N | Resistência à penetração (SPT) por metro |
|---|---|
| Perfil | Descrição tátil-visual das camadas de solo |
| Nível d'água | Posição do lençol freático no furo |
| Amostras | Material de cada metro para caracterização |
Qualidade e operação em campo
Qualidade do dado
- Martelo e amostrador aferidos conforme NBR 6484.
- Controle de energia e do procedimento de cravação.
- Descrição de camadas por sondador treinado, revista por engenheiro.
- Registro fotográfico e boletim padronizado.
Segurança e operação
- Aptos a áreas de alto grau de exigência: mineração, indústria e portos.
- Frente organizada, sinalizada e com procedimento de SST.
- Equipes e frota próprias, inclusive em turnos noturnos.
O entregável
| Boletim de sondagem | Perfil com índice N, camadas, nível d'água e cota |
|---|---|
| Amostras | Guardadas para caracterização em laboratório, quando pedido |
| Locação | Planta com a posição dos furos |
| Prazo típico | Conforme número de furos e profundidade |
Setores e tipos de obra
Perguntas frequentes sobre Sondagem SPT
Para que serve a sondagem SPT?
A sondagem SPT (Standard Penetration Test) é o ensaio de referência da geotecnia brasileira, normalizado pela NBR 6484. A cada metro perfurado, um amostrador padrão é cravado por um martelo de 65 kg em queda de 75 cm, e o número de golpes (índice N) mede a resistência do solo, ao mesmo tempo em que se recupera a amostra e se registra o nível d'água.
O que significa o índice N do SPT?
É o número de golpes necessários para cravar os 30 cm finais do amostrador padrão. Quanto maior o N, mais resistente o solo. É o parâmetro base para dimensionar a maioria das fundações no Brasil.
Quando o SPT não é suficiente?
Em solos muito moles, onde interessa deformabilidade e adensamento, o CPTu dá muito mais resolução. Em rocha, parte-se para sondagem rotativa/mista. O SPT continua sendo o ponto de partida.
Quantos furos meu terreno precisa?
Depende da área, do tipo de obra e da variabilidade do solo. A NBR 8036 orienta o número mínimo; a engenharia da Damasco monta o plano com você.
SPT e CPTu lado a lado: o que cada um enxerga
Comparativo técnico entre o ensaio de penetração e o piezocone na mesma vertical.
Sondagem SPT para o seu projeto
Diga o contexto do projeto, montamos o plano de investigação e o orçamento.
