Princípio e aplicação
O ensaio crosshole mede a velocidade das ondas sísmicas propagadas na horizontal entre furos vizinhos, conforme a ASTM D4428/D4428M. Uma fonte desce em um furo e geofones triaxiais descem nos furos ao lado, todos na mesma cota: da distância entre os furos e do tempo de percurso saem a velocidade da onda de cisalhamento (Vs) e da onda de compressão (Vp), camada por camada. De Vs deriva o módulo de cisalhamento a pequenas deformações (G0 = ρ·Vs²), o parâmetro de rigidez que a análise dinâmica exige, com precisão superior à dos métodos de superfície.
Como o percurso é curto e horizontal, o crosshole resolve camada fina que os métodos de superfície não enxergam, inclusive camada menos rígida sob camada rígida.
Aplicações típicas: resposta sísmica do terreno e classe de terreno (NBR 15421), fundações de máquinas vibratórias, barragens e barragens de rejeito, avaliação de liquefação, interação solo-estrutura e vibrações de metrô e indústria.
O ensaio em movimento

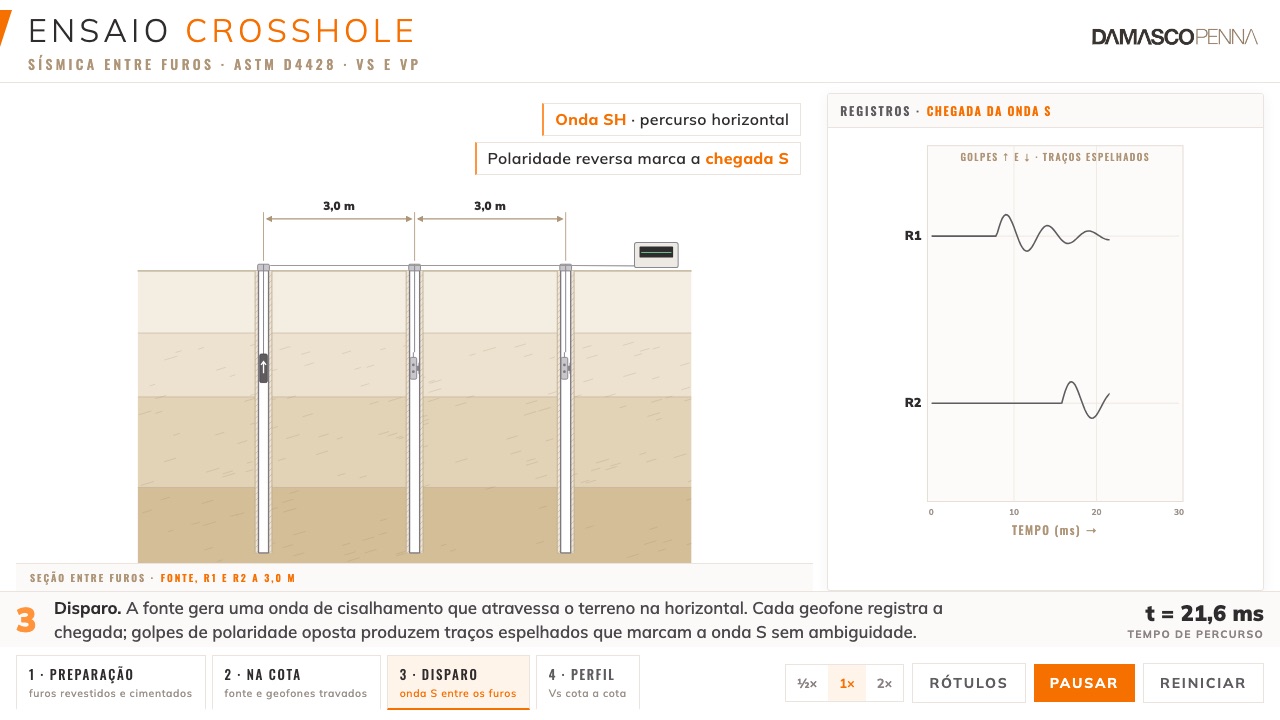

Fonte e geofones na mesma cota, disparo, e a onda de cisalhamento atravessando o terreno entre os furos. A animação mostra a preparação dos furos, a medição de desvio, o registro com polaridade reversa e a construção do perfil de Vs.
O ensaio em etapas
Furos preparados
Dois ou três furos alinhados, com cerca de 3 m entre si, recebem revestimento de PVC cimentado ao terreno com calda: o acoplamento do tubo é o que garante um sinal limpo.
Geometria corrigida
Uma sonda de verticalidade percorre cada furo e mede o desvio com a profundidade; as distâncias reais entre os furos são calculadas cota a cota, como exige a ASTM D4428.
Disparo na cota
A fonte de cisalhamento e os geofones triaxiais, travados contra a parede na mesma profundidade, registram o percurso da onda. Golpes de polaridade oposta geram traços espelhados que marcam a chegada da onda S sem ambiguidade.
Perfil e módulos
A medida se repete cota a cota. De Vs = distância corrigida ÷ tempo saem os perfis de Vs e Vp e os módulos dinâmicos G0, E0 e o coeficiente de Poisson.
Controles de qualidade: revestimento cimentado com calda para acoplamento ao terreno, medição de desvio de todos os furos com correção das distâncias por cota, fonte com polaridade reversível e disparo sincronizado por trigger, geofones triaxiais travados contra a parede e interpretação por especialista em geofísica.
Conforme ASTM D4428/D4428M
| Norma | ASTM D4428/D4428M (ensaio sísmico crosshole) |
|---|---|
| Arranjo | Dois ou três furos alinhados, espaçados cerca de 3 m, revestidos e cimentados |
| Vs | Velocidade da onda de cisalhamento, por cota |
| Vp | Velocidade da onda de compressão, por cota |
| Módulos dinâmicos | G0 = ρ·Vs², E0 e coeficiente de Poisson dinâmico (da razão Vp/Vs) |
| Correção geométrica | Distâncias entre furos corrigidas pela medição de desvio |
| Relatório | Metodologia, perfis de Vs e Vp e módulos por profundidade |
| Prazo típico | Conforme número de furos e profundidade |
Executado com o mesmo padrão de QA/QC, SST e canteiro de todos os serviços da Damasco Penna, descrito em Qualidade e operação em campo.
Perguntas frequentes sobre Ensaio Crosshole
Para que serve o ensaio Crosshole?
O ensaio crosshole mede a velocidade das ondas sísmicas propagadas entre furos, obtendo o módulo de cisalhamento do solo a pequenas deformações (G0). É o parâmetro de rigidez dinâmica que o projeto sísmico e as fundações de máquinas vibratórias exigem, com precisão superior à dos métodos de superfície.
Crosshole, downhole e MASW, qual a diferença?
Todos medem velocidade de onda. Crosshole mede entre furos (mais preciso); downhole mede ao longo de um furo; MASW mede da superfície (sem furo). A escolha equilibra precisão, custo e acesso.
Para que serve o módulo G0?
É a rigidez do solo a pequenas deformações, base para análise dinâmica: resposta sísmica do terreno e fundações de equipamentos vibratórios.
Por que Vs importa mais que Vp abaixo do lençol freático?
Abaixo do nível d'água, a onda de compressão viaja pela água dos poros e Vp tende a ficar próxima de 1.500 m/s, refletindo o fluido e não o esqueleto do solo. A onda de cisalhamento não se propaga na água: Vs continua lendo a rigidez do arcabouço sólido, por isso é o parâmetro nobre do ensaio.
Quantos furos o ensaio exige?
A ASTM D4428 admite o arranjo com dois furos e recomenda três em linha, com cerca de 3 m entre si. Com três furos, a velocidade sai do intervalo entre os dois receptores, o que elimina o atraso do sistema de disparo e melhora a precisão.
