Principio y aplicación
Combina SPT en el suelo y rotativa diamantina en la roca, en el mismo sondeo, desde la superficie hasta la cota de apoyo.
El sondeo mixto es la solución cuando el sondeo debe atravesar el suelo y continuar dentro de la roca. Comienza como un Sondeo SPT, a percusión, midiendo la resistencia del suelo capa por capa hasta encontrar el impenetrable. A partir de ahí pasa a la perforación rotativa diamantina, que corta la roca y recupera testigo continuo. Un único sondeo entrega el perfil completo, desde el terreno natural hasta la cota de apoyo de la cimentación.
Es la investigación indicada donde hay roca a la profundidad de interés del proyecto: cimentaciones de puentes y edificios altos, presas, obras en macizo rocoso y terrenos con bolones. Forma parte del área de Investigaciones Geotécnicas y se ejecuta con los mismos equipos y flota propios de los demás sondeos.
El sondeo por etapas
Percusión en el suelo
Avance por SPT, con medición del índice de resistencia a la penetración (N-SPT) y muestreo cada metro, conforme a NBR 6484.
Transición
Al alcanzar el impenetrable a la percusión, se monta el revestimiento y se cambia al sistema rotativo.
Rotativa en la roca

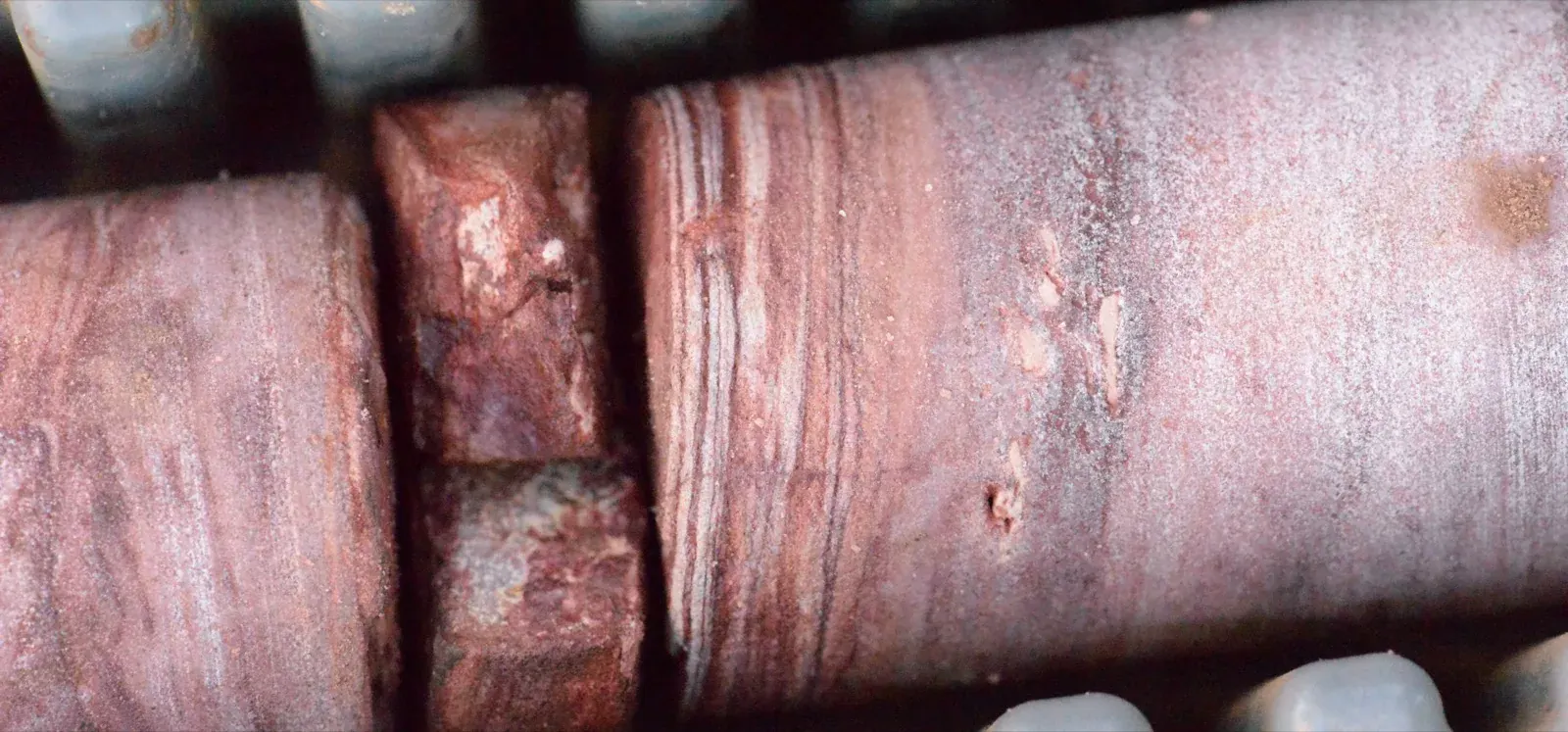

La corona diamantina corta la roca y el barrilete recupera testigo continuo, conforme a NBR 6502 y la práctica de rotativa.
Perfil y testigo
El resultado es el perfil geológico-geotécnico completo, el índice de recuperación y el RQD del tramo en roca.
Conforme a NBR 6484 y rotativa
| Tramo en suelo | SPT conforme a NBR 6484, con N-SPT y muestras |
|---|---|
| Tramo en roca | Rotativa diamantina, con testigo continuo |
| Parámetros | N-SPT, recuperación de testigo y RQD |
| Entrega | Perfil único desde la superficie del suelo hasta la cota de apoyo |
| Perfil | Perfil geológico-geotécnico continuo, del suelo a la roca |
| Suelo | Índice N-SPT por metro y descripción de las capas |
| Roca | Testigo, índice de recuperación y RQD |
| Boletín | Cotas, nivel freático y cota de apoyo identificada |
Controles de calidad: SPT conforme a NBR 6484, con equipo calibrado, testigo de roca acondicionado en caja identificada, con recuperación y RQD registrados, boletín de sondeo con perfil, cotas y nivel freático y cadena de custodia de la muestra hasta el laboratorio.
Ejecutado con el mismo estándar de QA/QC, SST e instalación de obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Sectores y tipos de obra
Preguntas frecuentes sobre sondeo mixto
¿Qué es el sondeo mixto?
Es el sondeo que combina, en un mismo sondeo, la percusión (SPT) en el suelo y la rotativa diamantina en la roca. Comienza midiendo la resistencia del suelo capa por capa y, al alcanzar el impenetrable a la percusión, pasa a cortar la roca con corona diamantina, recuperando testigo continuo hasta la cota de apoyo.
¿Cuándo es necesario hacer sondeo mixto en lugar de SPT?
Cuando el proyecto necesita reconocer la roca en la profundidad de interés, y no solo el suelo. El SPT por sí solo se detiene en el impenetrable a la percusión. El sondeo mixto continúa dentro de la roca, lo que es necesario en cimentaciones de puentes y edificios altos, presas, obras en macizo y terrenos con bolones.
¿Qué entrega el sondeo mixto sobre la roca?
Además del perfil del suelo con el índice N-SPT, entrega el testigo continuo del tramo perforado en roca, el índice de recuperación y el RQD (índice de calidad de la roca), que caracterizan el macizo y orientan el proyecto de cimentación.
