Principio y aplicación
El muestreo Shelby recupera una muestra inalterada de suelos blandos a medios hincando estáticamente, sin golpes, un tubo de pared delgada. Preservadas la estructura y la humedad naturales, la muestra representa el terreno con fidelidad y viabiliza ensayos de laboratorio como el triaxial y la consolidación, que exigen material inalterado.
Aplicaciones típicas: suelos blandos, rellenos, presas, obras portuarias y estudios de asentamiento.

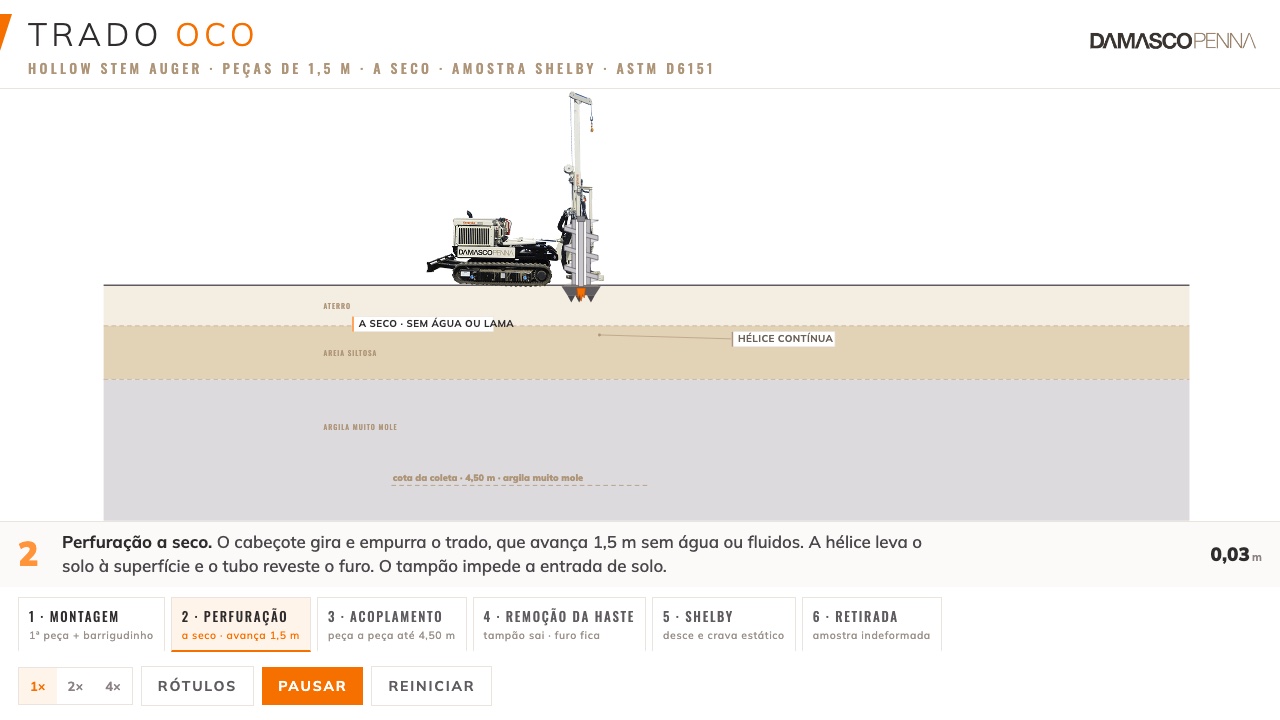

La toma en movimiento
Una forma de llegar a la cota de la muestra es avanzar el sondeo con barrena de vástago hueco (hollow-stem auger): el vástago permanece hincado y sostiene el sondeo. El tubo Shelby desciende por el interior del vástago y se hinca justo debajo de la barrena, recuperando la muestra inalterada del suelo que la perforación no tocó.
El ensayo por etapas
Hinca estática
El tubo de pared delgada se hinca por presión continua, sin golpes, minimizando la alteración.
Recuperación
La muestra se extrae manteniendo la estructura y la humedad naturales.
Sellado
Los extremos se sellan para preservar la humedad hasta el laboratorio.
Transporte cuidadoso
Acondicionamiento que evita vibración y pérdida de agua.
Controles de calidad: tubos íntegros y afilados, dentro del estándar dimensional, hinca estática controlada para reducir la alteración, sellado inmediato y trazabilidad de la muestra y cadena de custodia hasta el laboratorio.
Conforme a muestra inalterada
| Muestra | Inalterada, para ensayos especiales |
|---|---|
| Humedad | Preservada de la condición de campo |
| Estructura | Mantenida para triaxial y consolidación |
| Identificación | Trazabilidad sondeo/profundidad |
| Muestras inalteradas | Tubos sellados e identificados por sondeo y cota |
| Registro | Boletín con profundidad y condición de recuperación |
| Envío | Directo al laboratorio de suelos, cuando está integrado |
| Plazo típico | Según campaña de campo |
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Muestreo Shelby
¿Para qué sirve el muestreo Shelby?
El muestreo Shelby recupera una muestra inalterada de suelos blandos a medios hincando estáticamente, sin golpes, un tubo de pared delgada. Preservadas la estructura y la humedad naturales, la muestra representa el terreno con fidelidad y viabiliza ensayos de laboratorio como el triaxial y la consolidación, que exigen material inalterado.
¿Por qué la muestra debe ser inalterada?
Ensayos como el triaxial y la consolidación miden resistencia y deformabilidad de la estructura del suelo. Si la muestra está alterada, los resultados no representan el terreno, y el proyecto parte de un dato erróneo.
¿Shelby o Denison?
Shelby (pared delgada) es ideal para suelos blandos a medios. En suelos más rígidos, donde el Shelby no penetra sin dañar, se utiliza el muestreador Denison de pared doble.
