Principio y aplicación
Los piezómetros son instrumentos instalados en el macizo para medir la presión de poros, la presión del agua en los poros del suelo, a lo largo del tiempo. Como el aumento de la presión de poros es una de las principales causas de rotura de presas y taludes, su lectura continua da la señal anticipada que la seguridad de la obra exige.
Aplicaciones típicas: presas, rellenos sobre suelo blando, taludes, excavaciones y minería.
Los tipos en corte

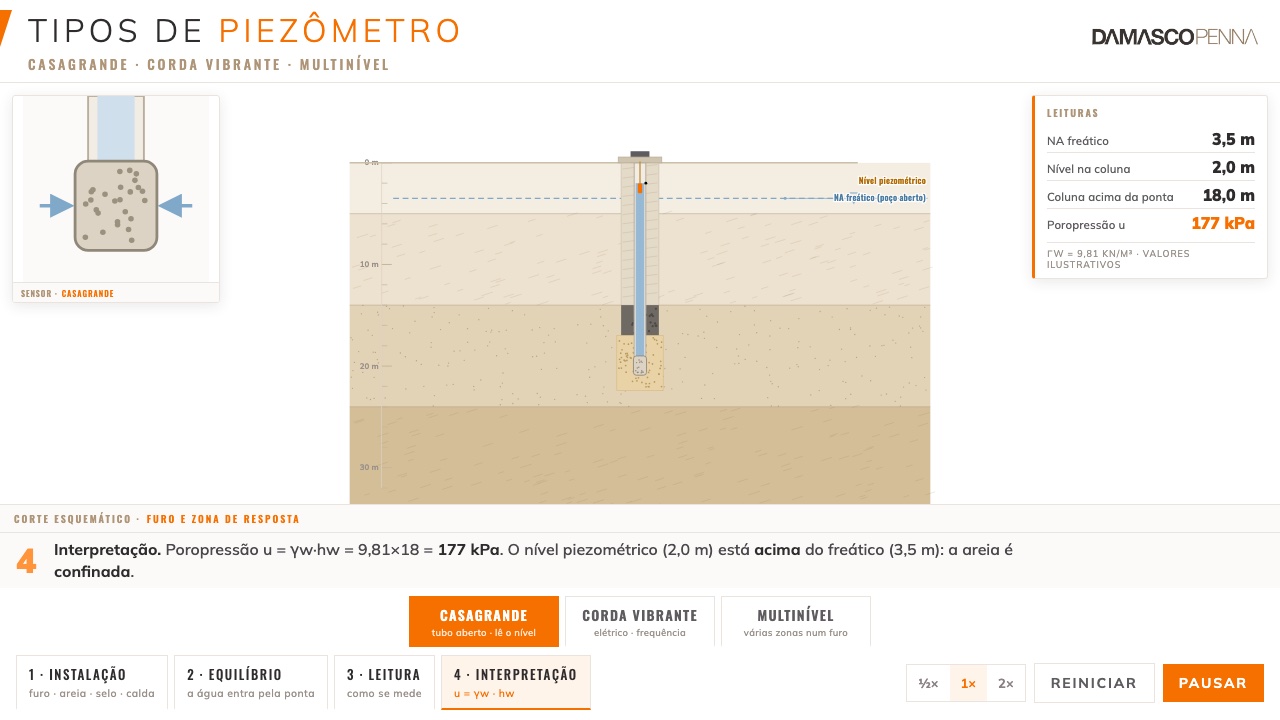

Animación interactiva de los principales tipos de piezómetro. Elija entre el Casagrande de tubo abierto, el eléctrico de cuerda vibrante y el sistema multinivel, y observe en corte esquemático cómo cada uno aísla la zona de respuesta y mide la presión de poros: desde la columna de agua que sube por el tubo hasta la lectura de frecuencia convertida en kPa.
El ensayo por etapas
Sondeo e instalación
El piezómetro se instala en la cota de interés, con sellado entre capas.
Sellado
La bentonita aísla el tramo medido, garantizando la lectura de la capa correcta.
Lectura
Manual o automática, generando la serie temporal de presión de poros.
Monitoreo
Seguimiento continuo con límites de alerta.
Controles de calidad: instrumentos calibrados y adecuados al tipo de suelo, sellado controlado para aislar la capa medida, lecturas registradas y rastreables e instalación por equipo capacitado en instrumentación.
Conforme presión de poros
| Presión de poros | Presión del agua en los poros del suelo |
|---|---|
| Serie temporal | Evolución a lo largo del tiempo |
| Nivel piezométrico | Carga hidráulica en la cota instalada |
| Alertas | Límites de seguridad monitoreados |
| As-built | Perfil de instalación con cotas y sellos |
| Lecturas | Serie temporal de presión de poros |
| Ubicación | Posición de los instrumentos |
| Plazo típico | Según número de instrumentos |
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Piezómetros
¿Para qué sirven los piezómetros?
Los piezómetros son instrumentos instalados en el macizo para medir la presión de poros, la presión del agua en los poros del suelo, a lo largo del tiempo. Como el aumento de la presión de poros es una de las principales causas de rotura de presas y taludes, su lectura continua da la señal anticipada que la seguridad de la obra exige.
¿Por qué medir la presión de poros?
Porque el aumento de la presión de poros reduce la resistencia del suelo y es una de las principales causas de rotura de presas y taludes. Monitorearla da la señal anticipada para actuar.
¿Qué piezómetro usar?
Depende del suelo y de la respuesta deseada, desde tubo abierto (Casagrande) hasta cuerda vibrante. La elección forma parte del proyecto de instrumentación.
