Principio y aplicación
La perforación con barrenas helicoidales huecas (hollow auger) permite realizar sondeos, ensayos e instalación de instrumentos perforando en seco, sin uso de agua ni fluidos de perforación. Se aplica a sondeos SPT, ensayos especiales, toma de muestras inalteradas, instalación de piezómetros y pozos de monitoreo, entre otros servicios geotécnicos y geoambientales.
Aplicaciones típicas: presas y estructuras de relaves, toma de muestras inalteradas en suelos blandos, sondeos ambientales y proyectos en los que la introducción de agua en el terreno es indeseada.
El sistema de perforación

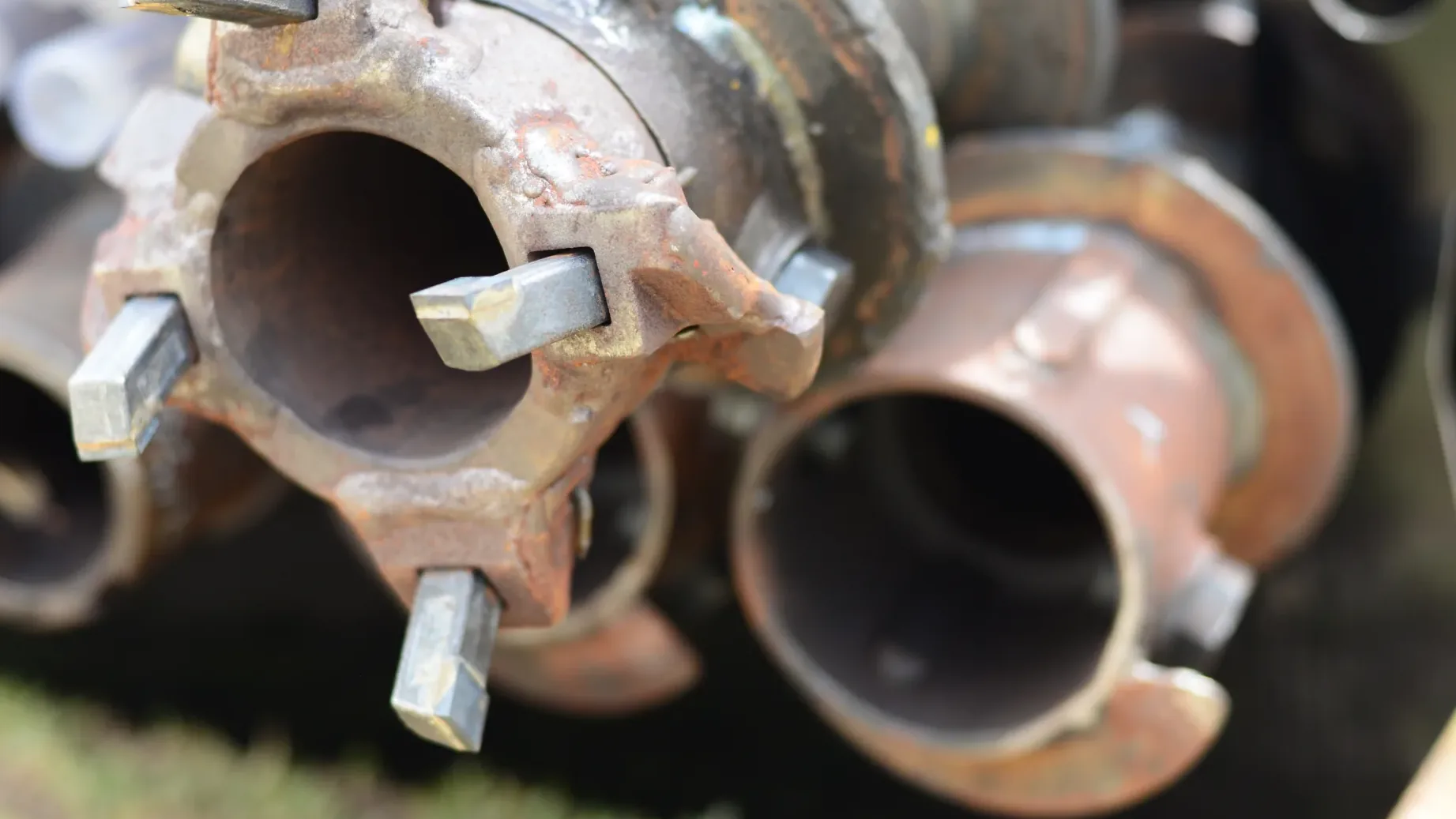

El sistema consiste en un conjunto de barrenas helicoidales huecas con varillas internas y guía. La perforación avanza con la composición taponada por la varilla interna; alcanzada la cota del ensayo o del sondeo, se retira la composición interna y la perforación permanece íntegramente revestida por las barrenas helicoidales.
La técnica es especialmente adecuada para sondeos y ensayos en presas y en proyectos en los que la introducción de agua es indeseada, y muy conveniente para la toma de muestras inalteradas con muestreadores tipo Shelby o de pistón estacionario, incluso a mayores profundidades.
Composición taponada
Las barrenas huecas avanzan con varillas internas y broca piloto; el conjunto perfora en seco con la punta taponada.
Perforación revestida por las barrenas
Las propias hélices funcionan como revestimiento continuo, preservando las paredes de la perforación.
Retiro de la composición interna
En la cota de interés, se retira la composición interna y la perforación permanece revestida y abierta para la operación.
Ensayo, muestra o instrumento
Se ejecuta el SPT, se toma una muestra inalterada con Shelby o pistón estacionario, o se instalan piezómetros por el interior de la perforación.
Forma parte del área de Investigaciones Geotécnicas. Ejecutado con el mismo estándar de QA/QC y de instalación de obra de los demás servicios de Damasco Penna.
Controles de calidad: verificación del taponamiento antes del avance, registro de profundidades y empalmes de sección, revisión de la limpieza del interior antes del muestreo y trazabilidad de cada muestra por perforación y cota.
El ensayo en campo
Vea la perforación con barrenas helicoidales huecas en operación, registrada por el equipo de Damasco Penna.
Conforme a ASTM D6151
| Método | Barrenas huecas (hollow-stem auger) con varillas internas y broca piloto, conforme a ASTM D6151 |
|---|---|
| Perforación | En seco, sin agua ni fluidos; perforación revestida por las propias barrenas |
| Muestreo | Inalterado con tubo Shelby o pistón estacionario por el interior de la barrena (NBR 9604, ASTM D1587) |
| Instrumentación | Instalación de piezómetros y pozos de monitoreo |
| Entregable | Boletín de campo con profundidades, secciones y condición de recuperación, trazable por perforación y cota |
Ejecutado con el mismo estándar de QA/QC, SST e instalación de obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Hollow Auger
¿Para qué sirve la barrena hueca (hollow auger)?
Para perforar en seco, sin agua ni fluidos, manteniendo la perforación revestida por las propias barrenas. Esto permite ejecutar SPT, tomar muestras inalteradas e instalar piezómetros sin alterar la humedad ni la presión de poros del terreno investigado.
¿Por qué importa perforar sin agua?
En presas, estructuras de relaves y suelos blandos, el agua de perforación altera la humedad y la presión de poros del terreno y puede comprometer el dato del ensayo y la calidad de la muestra. El método seco preserva la condición natural del suelo.
¿Cómo se toma la muestra por el interior de la barrena?
Alcanzada la cota, se retira la composición interna (varillas y broca piloto) y el muestreador Shelby o de pistón estacionario baja por el interior de la barrena hueca, hincándose justo debajo del cabezal cortante, en suelo que la perforación no tocó.
¿Qué norma rige la perforación con barrena hueca?
La perforación con hollow-stem auger para investigación geotécnica sigue la ASTM D6151. El muestreo inalterado asociado sigue la NBR 9604 y la ASTM D1587.
