Principio y aplicación
Donde la percusión del SPT se detiene, el rotativo continúa. Atraviesa roca y suelos muy resistentes recuperando el testigo continuo que revela fracturas, calidad del macizo y cota de apoyo de las cimentaciones.
Aplicaciones típicas: cimentaciones profundas, presas, túneles, minería y puentes.

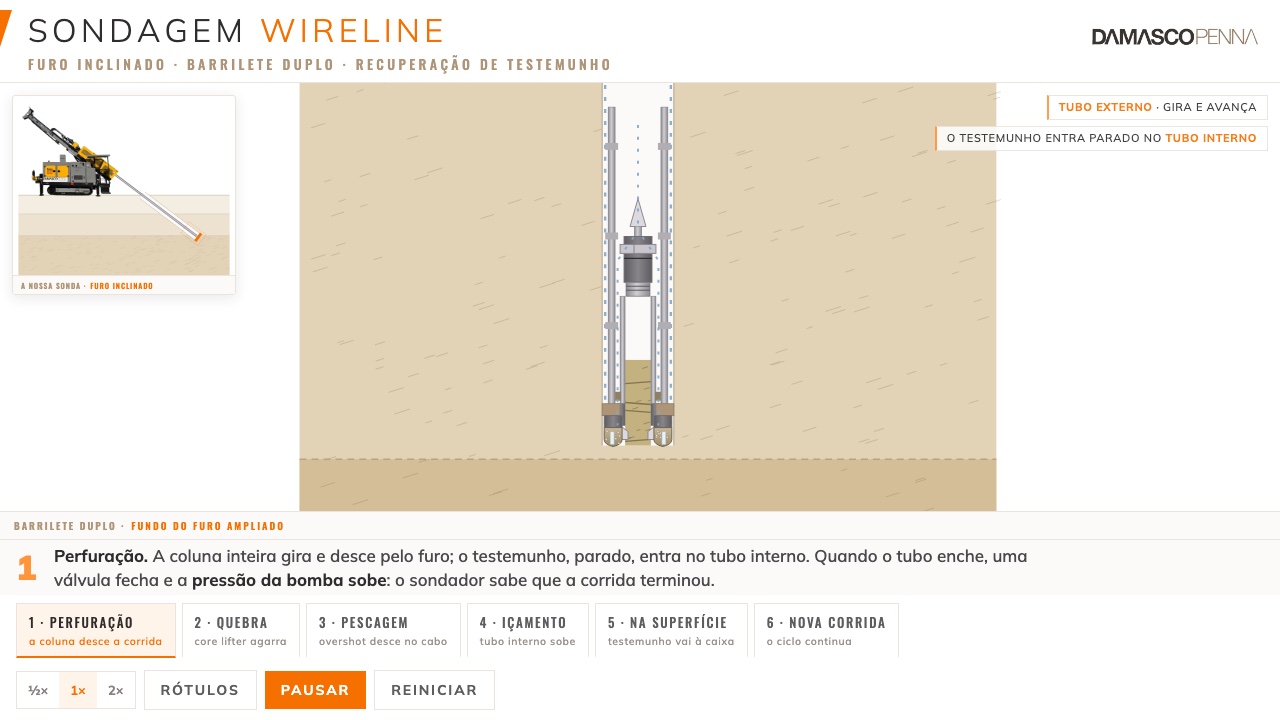

La maniobra en movimiento
En el sistema wireline, el barrilete interior sube por el cable de acero por dentro de las barras, sin retirar la columna del sondeo. El cambio de maniobra es más rápido y el testigo continuo se recupera con menos perturbación, incluso en sondeos inclinados.
El ensayo por etapas
Perforación rotativa
Perforadoras hidráulicas inyectan agua bajo presión mientras la corona diamantada gira, cortando la roca por abrasión a diferentes profundidades.
Recuperación de testigo
El barrilete recupera el testigo continuo del macizo en cada maniobra.
Registro y RQD
Se mide la recuperación y el RQD, indicadores de la calidad de la roca.
Acondicionamiento
El testigo se organiza en cajas identificadas por profundidad.
Controles de calidad: coronas y barriletes adecuados al macizo, control de recuperación y RQD por maniobra, testigo fotografiado y cajas identificadas y descripción geológica por profesional habilitado.
El ensayo en campo
Lo que el rotativo mide
| Testigo | Muestra continua de roca o suelo resistente |
|---|---|
| RQD | Índice de calidad de la roca |
| Recuperación | Porcentaje recuperado por maniobra |
| Fracturamiento | Grado y orientación de las discontinuidades |
| Boletín de sondeo | Descripción y clasificación de los materiales, con recuperación y RQD en los tramos en roca |
| Índice SPT en suelo | Resistencia a la penetración registrada en los tramos en suelo |
| Nivel freático | Lectura del nivel freático |
| Cajas de testigo | Organizadas y fotografiadas por profundidad para identificación |
| Cota de apoyo | Indicación del tope rocoso o capa resistente |
| Plazo típico | Según profundidad y dureza del macizo |
Ejecutado con el mismo estándar de QA/QC, SST y obra de todos los servicios de Damasco Penna, descrito en Calidad y operación en campo.
Preguntas frecuentes sobre Sondeo rotativo
¿Para qué sirve el sondeo rotativo en roca?
Donde la percusión del SPT se detiene, el rotativo continúa. Atraviesa roca y suelos muy resistentes recuperando el testigo continuo que revela fracturas, calidad del macizo y cota de apoyo de las cimentaciones.
¿Qué es el RQD?
Rock Quality Designation: la suma de los tramos de testigo mayores que 10 cm, dividida por la longitud perforada. Es el indicador clásico de la calidad del macizo rocoso.
¿El sondeo rotativo y el sondeo mixto son lo mismo?
No. El sondeo mixto comienza en percusión (SPT) en el suelo y pasa al rotativo al alcanzar la roca, combinando los dos métodos en el mismo sondeo. El rotativo es la fase que perfora y recupera testigo de la roca.
